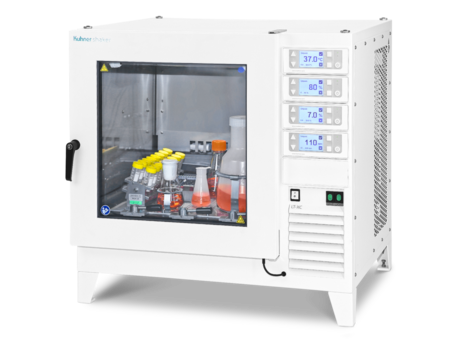

LT-X Inkubationsschüttler

LT-X Inkubationsschüttler
Übersicht
Übersicht
Technische Daten
Optionen
Zubehör
Wissenschaft
FAQ
PDF

Stapelbare Inkubations-Schüttelmaschine mit grosser Ausstattung und kleinem Platzbedarf

Die Schüttelmaschine LT-X von Kühner ist eine vollwertige Inkubations-Schüttelmaschine mit den gleichen Möglichkeiten wie die größeren Modelle ISF1-Z und ISF4-X. Der LT-X deckt mit seinen Eigenschaften ganz besonders die Anforderungen der Biotechnologie und Pharmaindustrie ab. Durch seine praktische Größe und Funktionalität findet der LT-X Platz in jedem Labor.

Leistungsmerkmale

  • Findet Platz in jedem Labor

  • Verwendung in Biotechnologie und Pharmaindustrie

  • Gefäße mit bis zu 6L einsetzbar

  • Stapeln zweier Inkubatoren ohne zusätzliche Installationen

  • Feuchte-, CO2- und O2-Regelung (optional)

5 Jahre Garantie

5 Jahre Garantie

CO2-Regelung

CO2-Regelung

O2-Regelung

O2-Regelung

Feuchteregelung

Feuchteregelung

Weitere Informationen

Shaking diameter

Dr. Shakers Helpful Hint N°4 erklärt, was der Schüttel-durchmesser ist und wie Sie den Schütteldurchmesser Ihres Laborschüttlers selbst bestimmen können.

Dr. Shaker

Informationen zur Bedeutung des Schütteldurchmessers für biologische Kultivierungen finden Sie in unserem Shaking Technology Forum: Why is the shaking diameter important?


Volumen

Platz nach oben

Sein hoher Innenraum bietet ausreichend Platz für Gefäße mit bis zu sechs Liter Füllmenge oder das Anbringen eines Einlegebodens oberhalb des Schüttelgutes. Besteht der Bedarf einer Kapazitätsausweitung, so lassen sich zwei dieser Inkubatoren ohne zusätzliche Installationen aufeinander stapeln.

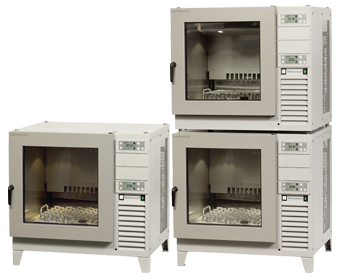

LT-X gestapelt

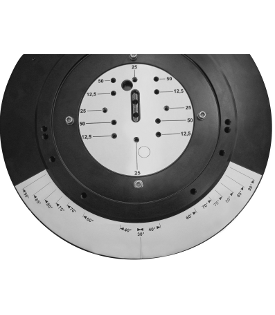

Direktantrieb

Funktionalität durch Direktantrieb

Direktantrieb

Dank des wartungsfreien Kühner-Direktantriebs ist eine lange, sparsame Laufleistung des LT-X sicher gestellt. Typisch für den Kühner-Direktantrieb ist auch der allzeit verstellbare Schütteldurchmesser. Der integrierte Antrieb ist bei Kühner-Schüttelmaschinen selbst bei Kolbenbruch geschützt. Ausgetretene Flüssigkeit wird über einen Stutzen abgelassen.


Sicherheit

Sicherheit und Qualität

Der spezielle Türschalter der Kühner-Schüttelmaschine sorgt dafür, dass der Motor beim Öffnen der Tür zu Ihrer Sicherheit automatisch stoppt und erst nach korrektem Schließen der Tür wieder anfährt.

Die Sicherheit, Zuverlässigkeit und Qualität unserer Schüttler sind jedem bei Kühner ein persönliches Anliegen, weshalb alle unsere Maschinen mit 5 Jahren Garantie ausgeliefert werden.

Wir unterziehen alle unsere Schüttelmaschinen vor Auslieferung einem ausführlichen Endtest und schicken die Testprotokolle mit an unsere Kunden.


Ausstattungen

Ausstattungen

Der LT-X kann optional mit einer Feuchte-, CO2- und einer O2-Regelung ausgestattet werden. Des Weiteren besteht die Möglichkeit eine UV-Lampe und LED-Module zu integrieren.

Zukunftsweisend ist der LT-X in Kombination mit der Kuhner Insight Software und der Schnittstelle NET-60. Dadurch wird die Hinterlegung der ermittelten Messdaten von Laborgeräten und deren Einbindung ins Firmennetzwerk ermöglicht.

Technische Daten

Baseline model

LT-X Basic

LT-X EcoDew®

LT-X Compressor

108672

108672 + 102011

108672 + 102008

Baseline model mit CO₂-Reglung (für Zellkulturen optimiert)

LT-XC Basic

LT-XC EcoDew®

LT-XC Compressor

108671

108671 + 102011

108671 + 102008

+ Option Befeuchtung

LT-X(C) Basic

LT-X(C) EcoDew®

LT-X(C) Compressor

nicht verfügbar

inklusive

102010

+ Option O₂

LT-X(C) Basic

LT-X(C) EcoDew®

LT-X(C) Compressor

102012

102012

102012

Technische Daten


LT-X(C) Basic

LT-X(C) EcoDew®

LT-X(C) Compressor

Kühlmaschine

nein

nein

ja

Befeuchtung

nein

ja

nein / ja

Temperatur minimal

Umgebung + 10°C

Umgebung + 10°C

Raumtemperatur - 15°C (- 10°C)*

Temperatur maximal

80°C (60°C)*

80°C (60°C)*

80°C (60°C)*

Feuchte maximal

-

85 % r.F.

- / 85 % r.F.

Leistungsaufnahme

< 700W

< 1050 W

< 880W / < 1150W

  * Schüttelinkubator optimiert für Zellkulturen

Technische Änderungen vorbehalten

Maschine

Gasvolumen

260 Liter

Gewicht (mit Kühlung)

170 kg

Beleuchtung

LED

Bedienungsmenü

Deutsch, Französisch, Englisch, Spanisch, Italienisch

Schnittstelle, Standard

CAN-Bus

Schnittstelle, Option

USB, Ethernet, digital, analog

Umgebungstemperatur

10°C bis 35°C

Massbild (in mm)

Linke Seitenwand
Kabeldurchführung: PG 16 (ID 20mm)

Optional: 2. Kabeldurchführung

Temperatur

Einstellung, digital

0.1°C

Genauigkeit, absolut

± 0.30°C (37°C)
± 0.25°C (37°C)*

Prinzip des Fühlers

Pt-100

Heizleistung

500W

Kühlleistung

90…150W

Luftumwälzung

160m3/h

Befeuchtung


(102011, 102010)

maximal bei 25..55°C

85% r.F.

Einstellung, digital

1% r.F.

Genauigkeit, absolut

± 2% r.F.

Prinzip des Fühlers

kapazitiv

Wassernachfüllung

automatisch

Wasserbadheizung

180W

Türheizung

90W

CO₂



Prinzip des Fühlers

Infrarot, NDIR

Messbereich

0...20% CO2

Einstellung, digital

0.1%

Genauigkeit, absolut
(einschliesslich Nichtlinearität, Kalibrierungenauigkeit, Wiederholpräzision)

± 0.40% bei 5% CO2

Temperaturbereich

5...60°C

CO2-Anschluss

max. 2 bar Überdruck

O₂


(102012)

O2-Sensor

Zirkoniumoxid

Messbereich

nahezu 0% bis zur O2-Konzentration der Umgebung (20.95% bei trockener Luft)

Genauigkeit, absolut

±0.40% bei 5% O2

O2-Sensorstabilität

±0.5% vom Maximalwert/Jahr

Einstellung, digital

± 0.1%

O2-Regelung

PID, digital

Temperaturbereich

-10...80°C

N2-Anschluss

max. 0.5...0.8 bar Überdruck

Netzanschluss

110 - 120 V / 50-60 Hz

95 - 105 V / 50-60 Hz

Schütteleinheit

Tablar Grösse

EX (500x420mm)

Beladung, maximal

25kg

Einstellung, digital

1 U/min

Genauigkeit, absolut

≤ 800 rpm = ± 0.5 U/min
> 800 rpm = ± 1.0 U/min

Zeitschalter

1s ... 999h

Beschleunigung

geregelt

Aktive Bremse

einstellbar

Stop an Position

einstellbar

Schüttelbewegung


Drehzahl

* rund, Ø 12.5mm

20...500 U/min

* rund, Ø 25.0mm

20...400 U/min

* rund, Ø 50.0mm

20...300 U/min

* linear, ↔ 12.5mm

20...400 U/min

* linear, ↔ 25.0mm

20...300 U/min

* linear, ↔ 50.0 mm

20…200 U/min

* änderbar

Technische Änderungen vorbehalten

Übersicht Optionen

Kennen Sie diese Optionen schon?

Verdoppelung der Schüttelkapazität auf einfache Weise.

EPFL-Tisch

Touchscreen mit Kuhner Insight Software für eine einfachere Bedienbarkeit und Steuerung der Schüttelmaschine mit Datenaufnahme und Programmabläufen.

Icon Touchscreen

Haben Sie schon von unserer neuen EcoDew®-Technologie gehört? Lesen Sie mehr darüber im Bereich Kuhner Technology.

Icon EcoDew

Neu: Option automatische Tür für LT-X erhältlich.

Icon automatische Tür

CO₂-Regelung

Kühner hat als erstes Unternehmen Inkubations-Schüttelmaschinen mit CO2-Regelung angeboten. Speziell für die Kultivierung von Zellkulturen ist eine CO2-Regelung unerlässlich. Kühner-Inkubatoren können deshalb optional mit einer CO2-Regelung ausgestattet werden. Mehr.


O₂-Regelung (PhysOx control)

Für die Kultivierung von Zellen (Proliferation und Metabolismus von Stammzellen) und Mikroorganismen mit niedrigem oder keinem Sauerstoffbedarf ist eine zuverlässige O2-Regelung erforderlich. Der O2-Regler reduziert den Sauerstoffgehalt der Umgebungskonzentration (20.95% bei trockener Luft; normoxisch) bis nahezu 0% O2 (hypoxisch). Um die gewünschte Sauerstoffkonzentration zu halten, passt die digitale PID-Regelung die N2-Flussrate entsprechend an.

Besuchen Sie unsere Poster-Galerie und entnehmen Sie weitere Informationen dem Poster "Oxygen Transport Phenomena in Single-Use Shaking Flasks under Reduced Oxygen Conditions".pdf

Kühlung

Inkubations-Schüttelmaschinen sind mit der Option Kühlung ausstattbar. Das Kühlaggregat wird bei minimalem Energieverbrauch von der volldigitalen PID-Regelung intelligent gesteuert, d.h. bei Bedarf, abhängig von der Umgebungstemperatur und Sollwert, wird das Kühlaggregat eingeschaltet. Mehr.


Feuchtigkeit

Die Option Feuchteregelung trägt als entscheidender Faktor zu erfolgreichen Fermentationen bei. Die Verdunstung in Mikrotiterplatten oder bei extrem langen Kultivierungszeiten im Schüttelkolben (z.B. bei Zellkultur) kann durch die Feuchteregelung deutlich reduziert werden.

Zur Reduzierung der Verdunstung aus geschüttelten Gefässen ist eine Feuchtewanne im Inkubatorinnenraum integriert. Die Wanne verfügt über eine automatische Wasserzufuhr.

Wir bieten mit unserer neu entwickelten EcoDew®-Technologie eine präzise Feuchtigkeitsregelung an. Mehr.


Beleuchtungseinheit für Photosynthese (LED)

Im oberen Bereich des Inkubators können optional LED-Module für die Kultivierung von phototrophen Organismen integriert werden. Es besteht die Möglichkeit der Programmierung eines Tag-Nacht-Rhythmus bzw. unterschiedlicher Lichtintensitäten.

LED

UV-Lampe

Analog zu einer Sicherheitswerkbank lässt sich der Innenraum eines Kühner-Inkubators mit einer optional integrierten UV-Lampe entkeimen.

Die Lampe ist im oberen Bereich des Inkubatorraums installiert und kann während der Betriebspausen eingeschaltet werden. Ein Türschalter gewährleistet, dass die UV-Lampe beim Öffnen automatisch ausgeschaltet wird.

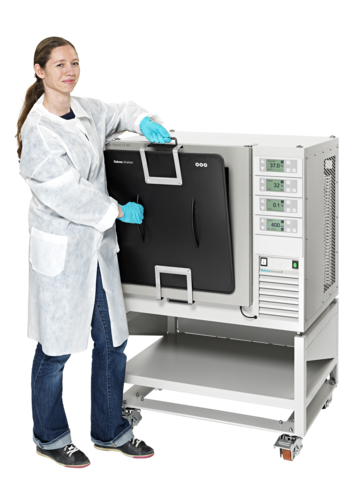

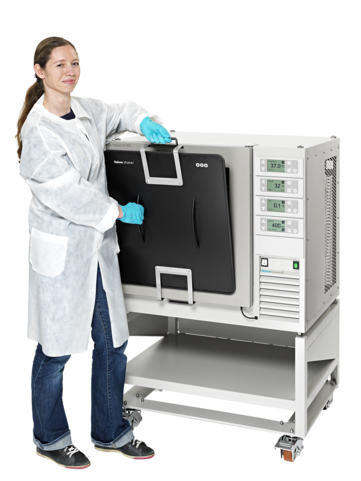

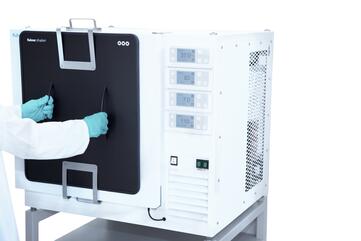

Lichtschutzblende

Für den LT-X Schüttler ist neu eine Lichtschutzblende erhältlich, welche den Eintritt von Strahlung in den Innenraum des Inkubators verhindert. Lichtempfindliche Medien werden von UV-Strahlung sowie künstlichem und/oder Tageslicht geschützt. Diese Blende wird an dem Inkubatorfenster mithilfe von Klemmbügeln einfach eingeklemmt. Ein Prüfen der Kulturen geschieht durch Anheben der Lichtschutzblende, ohne dass die Tür geöffnet werden muss. Wird die Blende nicht mehr benötigt, kann sie leicht entfernt werden. Weitere Informationen im Kuhner EquipNote "Light protection for Kuhner incubators".

Lichtschutzblende

Fenster schwarz

Für lichtsensitive Medien oder Organismen kann jeder Kühner-Inkubator mit der Option „Fenster schwarz“ bestellt werden. Das geschwärzte Fenster verhindert den Eintritt von Tageslicht (UV-Strahlung) in den Inkubatorinnenraum. Weitere Informationen im Kuhner EquipNote "Light protection for Kuhner incubators".


Touchscreen

Diese Option beinhaltet einen 7-Zoll Touchscreen mit unserer Kuhner Insight Software. Der Touchscreen wurde speziell für die einfachere Bedienbarkeit und Steuerung entwickelt. Ein einfaches Nachrüsten bestehender Schüttler ist möglich. Mehr.


Doppelschütteltisch

Mit dem Doppelschütteltisch kann die Schüttelkapazität auf einfache Weise verdoppelt werden. Der Schütteltisch besteht aus zwei Ebenen, die jeweils ein Tablar der Größe E (420 x 420 mm) oder EX (500 x 420 mm) aufnehmen können.

Der Doppeltisch ist erhältlich mit einem festen Abstand zwischen den beiden Ebenen von 120, 160, 180 oder 200 mm. Bei dem maximalen Abstand von 200 mm können auf der unteren Ebene beispielsweise 125 mL, 250 mL und 500 mL Erlenmeyerkolben platziert werden.

Mit dem Doppeltisch ist die Schüttelgeschwindigkeit auf 200 U/min bei einem Schütteldurchmesser von 50 mm begrenzt (alle anderen maximalen Schüttelfrequenzen, abhängig vom Schütteldurchmesser, können dem LT-X-Handbuch entnommen werden).

Ausziehtisch

EPFL-Tisch

Betreiben Sie Screenings mit einer grossen Anzahl von 50 ml Bioreaktoren (TPP, Falcon etc.) oder Mikrotiterplatten? Möchten Sie auf demselben Schüttler gerne verschiedene Kultivierungsgefässe schütteln und dabei die Zusammenstellung schnell und einfach ändern können? Dann ist der Kühner EPFL-Tisch die optimale Lösung für Sie. Der Schütteltisch hat 5 einzelne Klemmer, so dass 5 verschiedene Spezialhalterungen oder EPFL-Universaltablare festgeklemmt werden können. Durch Öffnen eines Klemmers kann bequem ein einzelner Halter bzw. ein einzelnes Universaltablar aus dem Schüttelinkubator entfernt und unter einer Clean-Bench bearbeitet werden. Alle im Inkubator verbleibenden Halterungen/Tablare werden weiter geschüttelt.

Das EPFL-Universaltablar kann mit Klammern für Erlenmeyerkolben, Schott-Laborflaschen, Reagenzglashalter, Mikrotiterplatten oder kundenspezifischen Haltern ausgestattet werden. Die Neuanordnung dieser Klammern und Halterungen ist schnell und einfach. Das Universaltablar kann auch mit Klebestreifen ausgestattet werden. Klebestreifen werden verwendet, um Schüttelkolben oder andere Gefässe auf Schütteltablaren zu fixieren. Sie bieten eine einfache Handhabung und flexible Positionierung verschiedener Größen und Formen von Schüttelkolben und anderen Behältern.

Für den EPFL-Tisch sind zudem spezielle Halterungen für Mikrotiterplatten, 50 mL Zentrifugenröhrchen (Falcons) und 600 mL Reaktionsgefässe verfügbar.

Anstelle 5 einzelner Halterungen kann auch ein grosses Kühner F-Tablar (800 x 420 mm) auf dem Schütteltisch befestigt werden.

Für die kleineren Schüttler bzw. Schüttelinkubatoren von Kühner sind entsprechend angepasste EPFL-Tische mit 3 oder 4 Klemmern erhältlich (LT-X: 3 Klemmer, LS-Z: 3 oder 4 Klemmer).

EPFL

EPFL-Tisch

EPFL

EPFL-Tisch mit unterschiedlicher Beladung

EPFL

F-Tablar befestigt auf EPFL-Tisch

EPFL

Einzelner Klemmer

Einzelteile

Bestellnummer

Bezeichnung

100125

Halterung für 24 x 50 ml Zentrifugenröhrchen (TPP, falcon tubes)

Halterung ist auf einer Grundplatte montiert

Halterung für 24 x 50 ml Zentrifugenröhrchen
Halterung für 24 x 50 ml Zentrifugenröhrchen

Bestellnummer

Bezeichnung

104173

Halterung (Duetz) für 4 Deepwell Mikrotiterplatten (MTP)

Halterung (Duetz) für 4 Deepwell Mikrotiterplatten (MTP)

Bestellnummer

Bezeichnung

104104

Halterung (Duetz) für 12-16 Low-Well MTP oder 4 Deep-Well MTP

Halterung (Duetz) für 12-16 Low-Well MTP oder 4 Deep-Well MTP

Bestellnummer

Bezeichnung

107322

EPFL-Tablar Universal kpl.

verschiedenartige Halterungen können angebracht werden

EPFL-Tablar Universal kpl.

Bestellnummer

Bezeichnung

105186

Reagenzglashalter für 5x600mL TPP tubes (Pins),
nicht schwenkbar

108226

Schlauch Set für Halterung 5 x TPP 450ml

Reagenzglashalter für 5x600mL TPP tubes

Bestellnummer

Bezeichnung

100633

Halter für 3 x 600ml Reaktoren

Halter für 3 x 600ml Reaktoren

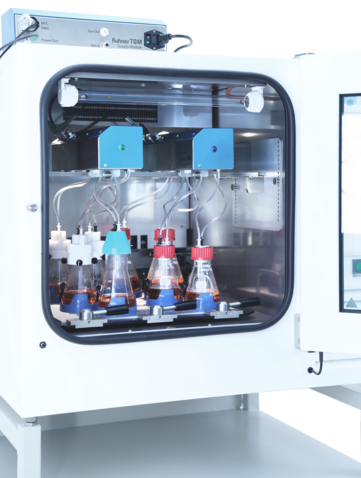

Kuhner TOM

Kuhner TOM (Transfer-Rate Online Measurement) misst online die Sauerstoff- und Kohlenstoffdioxidtransferrate (oxygen transfer rate (OTR) und carbon dioxide transfer rate (CTR)) sowie den respiratorischen Quotienten (RQ) in bis zu 16 Schüttelkolben gleichzeitig. Kuhner TOM ermöglicht dadurch ein besseres Verständnis der Kultivierungsprozesse und eine rationale Prozessentwicklung. TOM kann in jeden Kühner Schüttelinkubator eingebaut werden. Die Onlinemessung der Transferraten ist für alle gängigen Kolbenarten und -grössen sowie für Einweg-Schüttelkolben möglich. Da Kuhner TOM oberhalb des Schütteltablars installiert wird (siehe Abbildung), nimmt das Messgerät keinen Platz weg für Schüttelkolben. Mehr.

Kuhner TOM

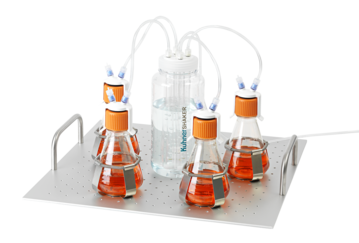

AerationSystem und FlowCon

Mit AerationSystem und FlowCon lassen sich Zell- bzw. Stammzellkultivierungen einfach, schnell und kostengünstig durchzuführen.

Das Kuhner AerationSystem und die Gasmischstation FlowCon ermöglichen es dem Anwender, auch auf Laborschüttlern in Thermokonstanträumen sowie in Schüttelinkubatoren ohne Feuchte- und CO2-Regelung erfolgreich anspruchsvolle und empfindliche Zellkulturprozesse (z.B. mit CHO-, HEK-Zellen…) im Schüttelkolben durchzuführen.

AerationSystem

Die FlowCon liefert exakt die gewünschte Gaszusammensetzung und -flussrate, während das AerationSystem (bestehend aus GasDivider und speziellen Kolbenverschlüssen) den Gasstrom befeuchtet und gleichmäßig auf die angeschlossenen Schüttelkolben verteilt. Die Verdunstung aus den Schüttelkolben wird deutlich reduziert, was vor allem bei sehr langen Kultivierungszeiten (wie bei Zellkulturen) relevant ist und zu einer erfolgreichen Kultivierung beiträgt. Ein weiterer Vorteil ist, dass das Öffnen der Inkubatortür die Gaszusammensetzung in den Kolben nicht beeinflusst, wenn sie an das AerationSystem angeschlossen sind.

Mit der Gasmischstation FlowCon lässt sich nicht nur eine erhöhte CO2-Konzentration einstellen, auch eine Erhöhung oder Verringerung der Sauerstoffkonzentration (O2) sowie eine vollständig sauerstofffreie Umgebung durch die Verwendung von Stickstoff (N2) ist möglich. Die Verwendung einer Gasmischstation eröffnet die Möglichkeit, Kultivierungsprozesse mit den unterschiedlichsten Anforderungen durchzuführen, beispielsweise Stammzellkultivierungen (für die Gentherapie oder zur künstlichen Fleischproduktion), die eine Umgebung mit 5% O2 benötigen oder anaerobe Prozesse, die in einer Stickstoffatmosphäre durchgeführt werden.

FlowCon

Der patentierte Kuhner GasDivider befeuchtet den von der FlowCon bereitgestellten, trockenen Gasstrom und verteilt ihn gleichmäßig auf die angeschlossenen Schüttelkolben, unabhängig von der Art des Kolbens, der Länge des Zuluftschlauchs oder dazwischen angeschlossener Filter. Da der GasDivider auf dem Schütteltablar platziert wird, ist der Gasstrom auch gleichzeitig optimal temperiert.


Bedienfeldabdeckung

Die Navigationstasten von Inkubations-Schüttelmaschinen können optional mit einer Bedienfeldabdeckung aus Plexiglas geschützt werden. Die Abdeckung verhindert das ungewollte Betätigen der Tasten und Verstellen von Schüttelparametern.

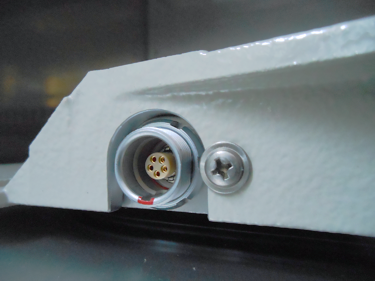

TabCom

Mit der Option TabCom bietet Kühner seinen Kunden eine Stromversorgung und Datenleitung direkt auf dem Schütteltisch integriert an (Buchse, siehe Bilder unten). Die konstruktive Gestaltung der Kabelführung verhindert das Auftreten von Kabelbrüchen und führt zu einer sicheren Datenaufnahme. Durch die flexible Ausgestaltung des TabComs lassen sich online Messsysteme problemlos integrieren.

Port_TabCom

IQ/OQ-Dokumentation

IQ-OQ (Installation Qualification and Operation Qualification) ist eine Geräte-Qualifizierung im Rahmen der GMP-Richtlinien. Die Kühner AG führt Gerätequalifizierungen für ihre Schüttelmaschinen durch und liefert dem Kunden sämtliche notwendige Dokumentationen inklusive Zertifikate. Selbstverständlich bietet Kühner auch den Service an, die IQ-OQ vor Ort beim Kunden durchzuführen.

Touchscreen

Übersicht Zubehör

Universaltablar

Auf dem Universaltablar können je nach Bedarf verschiedenartige Halterungen angebracht werden, was den Einsatz von unterschiedlichen Gefäßen ermöglicht. Halteklammern für Erlenmeyerkolben, Reagenzglashalter, Nicht schwenkbare Halter, Mikrotiterplattenhalter oder speziell angefertigte Halterungssysteme sind einsetzbar. Mit wenigen Handgriffen kann die Anordnung von Halterungen und Gefäßen bei wechselnden Anforderungen verändert werden.

Bestellnummer

Bezeichnung

102201

Universaltablar EU (420 x 420 mm)

102207

Universaltablar EXU (500 x 420 mm)

Universaltablar

Tablar mit genieteten Klammern

Dieses Tablar hat die spezielle Eigenschaft, dass es inklusive Klammern für Erlenmeyerkolben vertrieben wird. Die Klammern werden mit Nieten unlösbar an das Tablar befestigt, dies sorgt für ein Höchstmass an Stabilität. Im Gegensatz zum Universaltablar sind hier mehr Klammern pro Tablar angebracht.

Tablar E (420 x 420 mm)

Bestellnummer

Bezeichnung

Anzahl Klammern

101525

E-25 ml

81

101526

E-50 ml

50

101527

E-100 ml

39

101528

E-125 ml

30

101529

E-150 ml

30

101530

E-200 ml

20

101531

E-250 ml

18

101532

E-300 ml

15

101533

E-500 ml

12

101534

E-1000 ml

9

101535

E-1500 ml

5

101536

E-2000 ml

5

101537

E-3000 ml

4

101538

E-4000 ml

2

101539

E-5000 ml

2

101540

E-6000 ml

1

Tablar EX (500 x 420 mm)

Bestellnummer

Bezeichnung

Anzahl Klammern

101541

EX-25 ml

90

101542

EX-50 ml

60

101543

EX-100 ml

42

101544

EX-125 ml

36

101545

EX-150 ml

32

101546

EX-200 ml

25

101547

EX-250 ml

21

101548

EX-300 ml

18

101549

EX-500 ml

14

101550

EX-1000 ml

9

101551

EX-1500 ml

8

101552

EX-2000 ml

5

101553

EX-3000 ml

4

101554

EX-4000 ml

3

101555

EX-5000 ml

3

101556

EX-6000 ml

2

F Tablar mit genieteten Klammern Kuhner

Tablar für Mikrotiterplatten

Speziell für Mikrotiterplatten hat Kühner ein eigenes Tablar entwickelt. Die Bestückung des Tablars mit Mikrotiterplatten geschieht durch eine einfache Bedienung zweier Hebel an der Front des Tablars mit denen man alle Mikrotiterplatten auf einmal lösen und klemmen kann. Unterschiedliche Tablarhöhen (22, 47 und 77 mm) ermöglichen das Stapeln von bis zu vier Mikrotiterplatten übereinander. Das Tablar ist für sämtliche Well-Formate (Deep-Well, Low-Well und 24-, 48- & 96-Well) geeignet.

Bestellnummer

Bezeichnung

Anzahl Mikrotiterplatten

104947

E-MT.22

12 bis 24

104950

E-MT.47

12 bis 48

104948

E-MT.77

12 bis 72

TrayMicrotiterplates

Tablar für Mikrotiterplatten (Federn)

Kühner hat ein neues Tablar für Mikrotiterplatten entwickelt, welches an den Längsseiten mit Federn ausgestattet ist. Dieser Halterungstyp gewährleistet eine angenehme Handhabung, da jede Mikrotiterplatte einzeln befestigt ist und vom Tablar gelöst werden kann.

Dieses Mikrotiterplatten-Tablar eignet sich besonders für die spezielle Halterung für Deep Well-Mikrotiterplatten mit Filterdeckel.

Bestellnummer

Bezeichnung

Anzahl Mikrotiterplatten

104806

E-Tablar (420 x 420 mm) für Deepwell- oder Mikrotiterplatten

1-12

104794

EX-Tablar (500 x 420 mm) für Deepwell- oder Mikrotiterplatten

1-15

F-Tablar für Mikrotiterplatten (Federn)

Tablar mit Gummimatte

Das Tablar wird mit einer Gummimatte aus Moosgummi flächendeckend überzogen. Ein solches Tablar wird zum Schütteln von besonderen Gefässen bei langsamer Drehzahl eingesetzt (z.B. Blutbeutel, ...).

Bestellnummer

Bezeichnung

105312

Gummimatte Typ EG
(420 x 420 mm)

105313

Gummimatte Typ EXG
(500 x 420 mm)

Tablar mit Gummimatte

Tablar mit Klebestreifen

Das Tablar mit Klebestreifen ist besonders geeignet für Gefässe, die bei niedrigen Drehzahlen (<200 UPM) geschüttelt werden. Es eignet sich für den Einsatz verschiedener Kolbengrössen. Die Kolben werden direkt auf den Klebestreifen befestigt, andere Halterungen sind dabei nicht erforderlich. Die Streifen sind einzeln oder vormontiert auf einem Tablar erhältlich. Das EX-Tablar ist mit fünf Streifen ausstattbar.

Bestellnummer

Bezeichnung

105313

E-Tablar mit 4 Klebestreifen (klar)

105199

EX-Tablar mit 5 Klebestreifen (klar)

105194

1 Klebestreifen: 385 x 85 x 3 mm (klar)

Tablar mit Klebestreifen

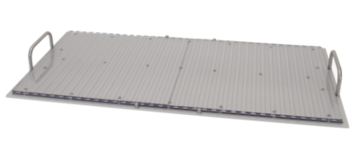

Tablar mit PC-Platte für Klebestreifen

Die PC-Platte erhöht die Haftkraft der Klebestreifen und ist besonders für Kolben grösser als 500ml geeignet.

Bestellnummer

Bezeichnung

105224

EX-Tablar mit 5 Klebestreifen (klar)

105194

1 Klebestreifen: 385 x 85 x 3 mm (klar)

105196

1 grosser Klebestreifen: 395 x 385 x 3 mm (klar)

Tablar mit PC-Platte für Klebestreifen

Doppeltablar

Dieses Tablar besteht aus zwei Schüttel-Ebenen und ermöglicht eine Verdoppelung der Kapazität. Das obere Tablar ist abnehmbar.
Die Schüttelgeschwindigkeit ist jedoch reduziert.

Bestellnummer

Bezeichnung

100548

zwei EXU Tablare mit 200mm Abstand (mit Löcher)

102226

zwei EX Tablare mit 200mm Abstand
(ohne Löcher für Klebestreifen / Gummimatten)

Doppeltablar

Tablar mit Aufbausystem und Querträger

Für hohe Gefässe hat Kühner ein Tablar mit Aufbausystem entwickelt. Das Grundtablar, ausgestattet mit einer Gummimatte, ist mit vier Eckpfosten versehen. Das EX-Tablar verfügt über vier Querträger. Die Querträger funktionieren wie Klemmen, durch die hohe Gefäße sicher fixiert werden.

Bestellnummer

Bezeichnung

Anzahl Längsträger

106408

Tablar EA mit Gummi und 4 Querträger

2

106407

Tablar EXA mit Gummi und 4 Querträger

2

F-Tablar mit Aufbausystem und Querträger

Tablare für Scheidetrichter

Auch für das Schütteln von Scheidetrichtern hat Kühner ein eigenes Tablar mit Aufbausystem entwickelt. Das Tablar überzeugt durch seine Flexibilität in der variierenden Anzahl und Grösse von Scheidetrichtern. Das System verfügt über zwei Lagen, womit die Kapazität verdoppelt werden kann. Verschiebbare Halterklammerstangen ermöglichen ein einfaches Montieren der Scheidetrichter.

Bestellnummer

Bezeichnung

Anzahl Scheidetrichter

SM420250

ES-250

5

SM4202502

ES-250/2

10 (2 Lagen)

SM420500

ES-500

4

SM4205002

ES-500/2

8 (2 Lagen)

SM421000

ES-1000

3

SM4210002

ES-1000/2

6 (2 Lagen)

Tablare für Scheidetrichter

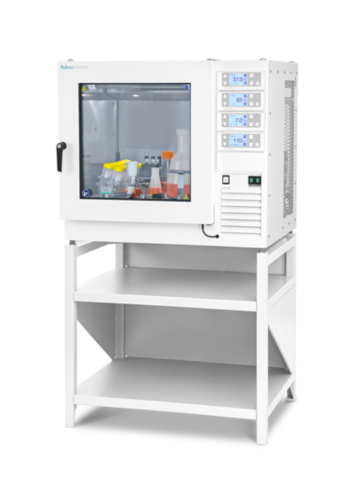

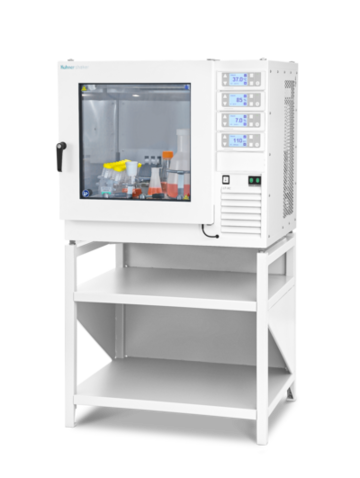

Untergestell

Für ein komfortables Arbeiten auf einer angenehmen Arbeitshöhe bietet Kühner als Zubehör für die Inkubatoren ISF1-Z und den LT-X ein Untergestell. Die Höhe des Untergestells ist abhängig, ob mit einem Inkubator gearbeitet wird oder ob derer zwei aufeinander gestapelt sind.

Bestellnummer

Bezeichnung

100834

Höhe: 400mm für 2 x LT-X

100834

Höhe: 765mm für 1 x LT-X

Untergestell

Untergestell mit Rollen

Das Untergestell mit Rollen ist für den Inkubator-Schüttler ISF1-Z und LT-X verfügbar. Dieses Untergestell ermöglicht ein einfaches Verschieben der Maschinen. Die Schüttelgeschwindigkeit ist jedoch limitiert.

Bestellnummer

Bezeichnung

100842

Höhe: 400mm für 2 x LT-X

100841

Höhe: 765mm für 1 x LT-X

105008

Mehrkosten für Rollen (Polyamid)*

*nur für Neugeräte

Untergestell mit Rollen

Stapeladapter

Mit dem Stapeladapter kann ein LT-X auf einem ISF1-X/Z Inkubations-Schüttler gestapelt werden, um mehr Platz in Ihrem Labor zu schaffen. Der Stapeladapter bietet auch eine kleine Abstellfläche für diverse Arbeitsmittel wie z. B. Kolben oder eine kleine Maschine.

Bestellnummer

Bezeichnung

105864

Stapeladapter (LT-X auf ISF1-X/Z)

Stapeladapter

Kuhner Insight Software

Für eine komfortable Steuerung der Schüttelmaschinen und eine optimale Generierung und Verarbeitung der Schüttelergebnisse wurde die Kuhner Insight Software entwickelt. Die Software ist logisch strukturiert und einfach zu bedienen. Mehr.

Kuhner Insight Software

Schnittstellen

Schüttelmaschinen von Kühner sind mit einem CAN-Bus (Controller Area Network) ausgestattet. CAN-USB, CAN-Ethernet, EMI-60 und NET-60 gehören zu den gängigsten Schnittstellen. Mehr.

Kuhner Insight Software

Einlegeboden

Der LT-X kann erweiternd mit einem Einlegeboden ausgestattet werden. Dieser wird mit vier Schrauben auf einfache Weise oberhalb des Schüttelgutes befestigt. Der Einlegeboden eignet sich beispielsweise für die Kultivierung in Petrischalen (statische Kulturen).

Bestellnummer

Bezeichnung

102017

Einlegeboden für LT-X


Feuchtewanne

Zur Reduzierung der Verdunstung aus geschüttelten Gefässen kann eine mit Wasser gefüllte Feuchtewanne aus Edelstahl in den Inkubatorinnenraum integriert werden. Da die Wanne über keine automatische Wasserzufuhr verfügt, muss diese bei Bedarf vom Anwender*in nachgefüllt werden.

Bestellnummer

Bezeichnung

100799

Feuchtewanne, beschichtet, für LT-X

Feuchtewanne

Lichtschutzblende

Für den LT-X Schüttler ist neu eine Lichtschutzblende erhältlich, welche den Eintritt von Strahlung in den Innenraum des Inkubators verhindert. Lichtempfindliche Medien werden von UV-Strahlung sowie künstlichem und/oder Tageslicht geschützt. Diese Blende wird an dem Inkubatorfenster mithilfe von Klemmbügeln einfach eingeklemmt. Ein Prüfen der Kulturen geschieht durch Anheben der Lichtschutzblende, ohne dass die Tür geöffnet werden muss. Wird die Blende nicht mehr benötigt, kann sie leicht entfernt werden. Weitere Informationen im Kuhner EquipNote "Light protection for Kuhner incubators".

Bestellnummer

Bezeichnung

100855

Lichtschutzblende für LT-X

Lichtschutzblende

Publikationen


Kuhner Notes


Poster

Monitoring of pH and OTR using a multiple shake flask  platform

Characterization of Algal Cell Culture in Photobioreactors

Oxygen Transport Phenomena in Single-Use Shaking Flasks


In unserem Science Room finden Sie universelle Informationen und Daten zur Kultivierung in geschüttelten Bioreaktoren.

Gut zu wissen

Benötigt man ein zusätzliche Stapel-Set, um die Schüttelmaschinen aufeinander zu stapeln?

Nein, die Schüttelmaschinen können ohne weitere Installationen einfach aufeinander gestapelt werden.

Gibt es den Inkubator mit linearer (reziproker) Schüttelbewegung?

Ja

Ist der LT-X dreifach stapelbar?

Nein, dieser Inkubator ist nur zweifach stapelbar.

Kann ein LT-X auf eine ISF1-Z gestapelt werden?

Ja, mit einer speziellen Halterung ist dies möglich.

Kann in einem LT-X ein 6 Liter Erlenmeyerkolben geschüttelt werden?

Ja, auf einem EX-Tablar haben zwei 6 Liter Kolben Platz.

Ist eine IQ-OQ-Dokumentation für die Schüttelmaschine erhältlich?

Ja

Wird das Gerät im GMP-Bereich eingesetzt?

Ja

Die folgenden Flyer stellt Informationen zu den Maschinen und funktionsspezifische Lösungen bereit.

Kühner Schüttler sind für die Kultivierung von mikrobiellen, pflanzlichen, humanen und tierischen Zellkulturen geeignet.  Informationen zu den verschiedenen Anwendungsgebieten und passende Produktempfehlungen für eine optimale Kultivierung finden Sie hier.

Stammzellen
Zellkultivierung
Bakterien
Pflanzenzellkulturen & Algen

Kontakt

Adolf Kühner AG (Hauptsitz)

Dinkelbergstrasse 1

CH-4127 Birsfelden (Basel)

Schweiz

Service

Wir unterstützten Sie bei Inbetriebnahme, Wartung und Reparaturen effizient und kompetent.

GMP-Konforme Produktion von Schüttelmaschinen und Bioreaktorsystemen

Für Kühner hat die Qualität und hohe Lebensdauer ihrer Schüttler und Bioreaktorsysteme höchste Priorität. Aus diesem Grund haben sich Kühner Produkte auch im GMP-Umfeld international sehr bewährt. Dokumentation, Entwicklung und Produktion entlang des gesamten Lebenszyklus werden kontinuierlich optimiert, damit sie die Bedingungen der 21 CFR bzw. GAMP 5 Regularien erfüllen.

Lesen Sie mehr


Die weltweit zuverlässigsten Schüttelmaschinen hergestellt in der Produktionsstätte Schweiz.

«Kuhner respektiert Ihre Privatsphäre»

Wir verwenden Cookies, um Ihnen ein innovatives Erlebnis auf unserer Website zu bieten und unsere Kommunikation mit Ihnen zu verbessern. Cookies auf dieser Website werden verwendet um ① die Nutzerfreundlichkeit zu verbessern (technisch notwendige Cookies) ② Informationen auf ihr Land zu personalisieren und ③ um zu erfahren, wie unsere Website genutzt wird.

schliessen x

Notwendig für die Bedienbarkeit der Webseite (immer aktiv)

Notwendige Cookies helfen dabei, eine Webseite nutzbar zu machen, indem sie Grundfunktionen wie Seitennavigation und Zugriff auf sichere Bereiche der Webseite ermöglichen. Die Webseite kann ohne diese Cookies nicht richtig funktionieren.

Land und Sprache speichern für Komfort

Länder-Cookies ermöglichen unserer Webseite, sich an Informationen zu erinnern, wie z.B. Ihre bevorzugte Sprache oder Ihr Aufenthaltsland. Sie erhalten immer die richtigen Informationen und gültigen Angebote auf Ihr Land zugeschnitten.

Statistik zur Leistungsmessung

Statistik-Cookies helfen uns als Webseiten-Betreiber zu verstehen, wie Besucher mit Webseiten interagieren, indem Informationen anonym gesammelt und gemeldet werden. Aus den Statistiken erhalten wir Erkenntnisse, um die Weiterentwicklung unserer Kommunikation stetig auf die Bedürfnisse der Besucher abzustimmen.

Weitere Informationen zur Handhabung von Cookies und Informationen zum Datenschutz finden Sie hier.
