Im dynamischen Bereich der Bioprozessentwicklung stützt sich die Forschung in der Frühphase stark auf effiziente, miniaturisierte Kultivierungssysteme wie Mikroplatten (MTPs). MTPs bieten zwar Vorteile wie hohe Durchsatzkapazitäten und Kosteneffizienz, bringen jedoch häufig auch Herausforderungen mit sich, darunter ungleichmäßige Belüftung, erhebliche Verdunstung und das Risiko einer Kreuzkontamination.

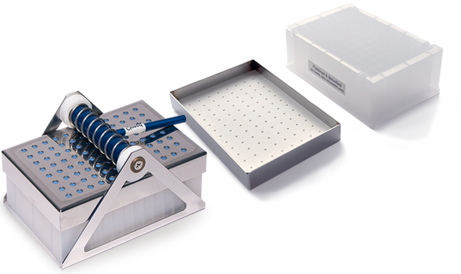

Wir stellen das Duetz-System vor – eine revolutionäre Lösung, die entwickelt wurde, um diese Hürden zu überwinden. Dieses System wurde ursprünglich am Institut für Biotechnologie der ETH Zürich von W. A. Duetz et al. (2000) entwickelt und validiert und umfasst drei wesentliche Komponenten:
Das System ist mit einer Vielzahl handelsüblicher MTPs kompatibel. Außerdem sind speziell auf das Duetz-System zugeschnittene MTPs erhältlich. Siehe Registerkarte „Mikroplatten“.
Diese spezielle, mehrschichtige und wiederverwendbare Abdeckung ist für die Funktionalität des Duetz-Systems von zentraler Bedeutung. Sie verfügt in der Regel über eine Silikonschicht mit kleinen Perforationen (z. B. 1,5 mm Durchmesser), die präzise über jeder Vertiefung ausgerichtet sind. Zur Aufrechterhaltung der Sterilität sind Filterschichten integriert. Die Abdeckung ist entscheidend für die Regulierung des Gasaustauschs und die Verringerung von Verdunstung und Kreuzkontaminationen.
Für eine optimale Leistung wird ein robustes Klemmsystem verwendet, um die Sandwich-Abdeckung fest auf der Mikrotiterplatte zu befestigen. Dieses System übt eine vertikale Kraft (z. B. ca. 500 N) aus, die die Silikonschicht der Abdeckung gleichmäßig komprimiert. Diese Klemmung ist unerlässlich, um Kreuzkontaminationen zu verhindern und die Stabilität der Abdeckung während des kräftigen Schüttelns zu gewährleisten.
Durch die Integration dieser Komponenten bietet das Duetz-System erhebliche Vorteile:
Das Duetz-System wurde entwickelt, um homogene Kultivierungsbedingungen in allen Wells zu gewährleisten. Sein einzigartiges Deckeldesign ermöglicht eine optimierte und intensive Belüftung und sorgt so für eine konstante Sauerstoffversorgung, die für aerobe Organismen und hohe Zelldichten entscheidend ist. Dies ermöglicht ein reproduzierbares Zellwachstum und eine reproduzierbare Expression.
Die Verdunstung aus MTP-Wells kann die Konzentrationen in Flüssigkulturen erheblich verändern und somit die Versuchsergebnisse beeinflussen. Die spezielle Abdeckung des Duetz-Systems reduziert die Verdunstung erheblich und sorgt so für gleichbleibende Flüssigkeitsmengen und -konzentrationen während längerer Kultivierungen. Die gemeldeten Verdunstungsraten sind sehr gering, beispielsweise weniger als 10 µl pro Vertiefung und Tag bei 25 °C in 96-Deepwell-MTPs. Dieser minimale Flüssigkeitsverlust ermöglicht Kultivierungszeiten von 5 bis 14 Tagen ohne übermäßige Verdunstung.
Der präzise perforierte und geklemmte Deckel des Systems dient als physikalische Barriere, die selbst bei kräftigem Schütteln eine durch Aerosole verursachte Kreuzkontamination zwischen benachbarten Wells wirksam verhindert. Dieses Design gewährleistet die Integrität jedes einzelnen Experiments, wie Studien bestätigen, die keine Kontamination in nicht beimpften Wells zeigen, die von aktiv wachsenden Kulturen flankiert werden.
Durch die effektive Bewältigung dieser kritischen Herausforderungen ermöglicht das Duetz-System Forschern die Durchführung von hochdurchsatzfähigen, zuverlässigen und reproduzierbaren Kultivierungen und ist damit ein unverzichtbares Werkzeug für die frühe Entwicklung und das Screening von Bioprozessen.
Beispiel und Testaufbau für Zellen mit geringerem Sauerstoffbedarf (z. B. CHO, HEK, Pflanzenzellen usw.) und längeren Kultivierungszeiten (+4 Tage) in einem entgifteten und autoklavierbaren 96-Deepwell-MTP:
Bestellnummer | Beschreibung |
|---|---|
104099 |

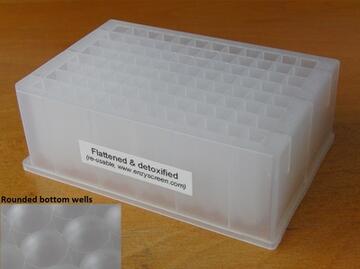

Entgiftetes und geglättetes Polypropylen, quadratisch, 96-Deepwell-MTP, runder Boden |
104118 |
Sandwichabdeckung für alle Arten von 96-Deepwell-MTPs, geringer Sauerstoffbedarf (Ø 0,8 mm), keine seitlichen Stifte |
104968 |
Klemme für einen einzelnen Satz Deepwell-MTP- und Sandwich-Deckel. Kann auf Kuhner-Standardtrays aufgeschraubt oder in Kuhner-MPT-Trays eingeklemmt werden. |
Entscheiden Sie sich für die medizinischen Polystyrolplatten, die sich durch hervorragende Klarheit und Reinheit auszeichnen und somit die ultimative Lösung für empfindliche Kulturen wie CHO- und HEK-Zellen sind. Diese Platten sind außergewöhnlich transparent und frei von störenden Auslaugungen, wodurch eine optimale Beobachtung und Zellsicherheit gewährleistet ist. Die Oberfläche ist von Natur aus hydrophil und fördert einen gleichmäßigen Kulturfilm, der die Gas-Flüssigkeits-Übertragungsraten deutlich besser verbessert als Standard-Polypropylen. Diese Platten werden durch modernste Gammabestrahlung steril geliefert und bieten sofortige und zuverlässige Hochdurchsatz-Workflows.
Entscheiden Sie sich für Polypropylenplatten, wenn Sie Wert auf Langlebigkeit, Vielseitigkeit und langfristigen Nutzen legen. Im Gegensatz zu Standardoptionen werden diese Platten durch eine Säure-/Alkalibehandlung vollständig entgiftet, wodurch eine kontaminationsfreie Umgebung gewährleistet wird, die selbst bei kleinen Inokula ein zuverlässiges Wachstum unterstützt. Sie sind robust und vollständig autoklavierbar. Um eine Kreuzkontamination vollständig auszuschließen, ist die Oberseite jeder Platte präzise geglättet, wodurch die natürlichen Unebenheiten des Materials korrigiert werden und eine perfekte Abdichtung gewährleistet ist. Diese arbeitsintensiven Verbesserungen sorgen für eine wiederverwendbare Platte, die ein Höchstmaß an Reproduzierbarkeit und Sicherheit bietet.
Bestellnummer | Beschreibung |
|---|---|
104162 |
Reines Polystyrol, quadratisch, 96-Halb-Deepwell-MTP, durch Gammabestrahlung sterilisiert, mit Aussparungen für Abdeckungsstifte (z. B. Abdeckung 104120 und 104119). Packung mit 16 Stück. |
Bestellnummer | Beschreibung |
|---|---|
104186 |

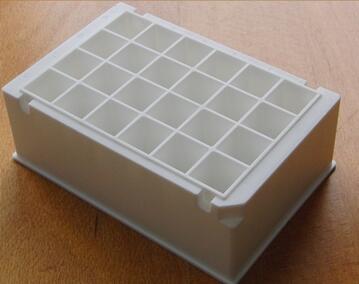

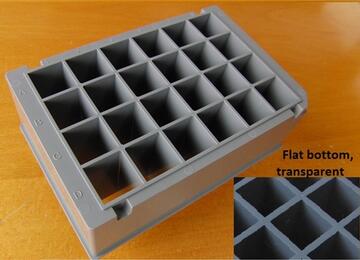

Reines Polystyrol, quadratisch, 24-Deepwell-MTP, durch Gammabestrahlung sterilisiert, mit Aussparungen für Abdeckungsstifte (z. B. Abdeckung 104117 und 104116). 8er-Packung |
Bestellnummer | Beschreibung |
|---|---|
104178 |
Reines Polystyrol, quadratisch, 6-fach, extra hoch, Deepwell-MTP, durch Gammabestrahlung sterilisiert, 4er-Packung |
Bestellnummer | Beschreibung |
|---|---|
109722 |
Reines Polystyrol, quadratisch, 2-extra-hoch-Deepwell, MTP, durch Gammabestrahlung sterilisiert, 4er-Packung |
Bestellnummer | Beschreibung |
|---|---|
104110 |

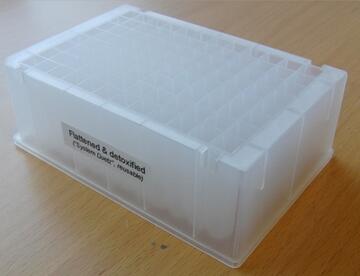

Entgiftetes und geglättetes Polypropylen, quadratisch, 96-Deepwell-MTP, runder Boden, mit Aussparungen für Abdeckungsstifte. (z. B. Abdeckung 104120 und 104119) |
Bestellnummer | Beschreibung |
|---|---|
104099 |
Entgiftetes und geglättetes Polypropylen, quadratisch, 96-Deepwell-MTP, runder Boden |
Bestellnummer | Beschreibung |
|---|---|
104111 |

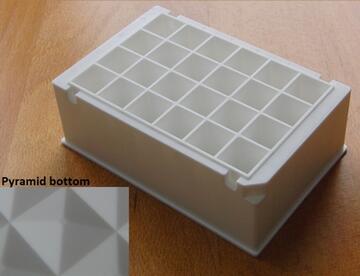

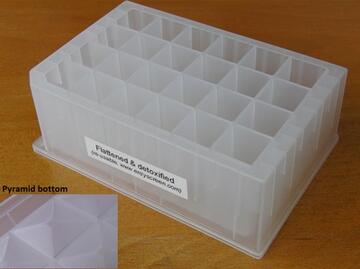

Entgiftetes und geglättetes Polypropylen, quadratisch, 24-fach-Deepwell-MTP, pyramidenförmig, Boden, mit Aussparungen für Abdeckungsstifte (z. B. Abdeckung 104117 und 104116). |
Bestellnummer | Beschreibung |
|---|---|
104100 |
Entgiftetes und geglättetes Polypropylen, quadratisch, 24-Deepwell-MTP, Pyramidenboden |
Bestellnummer | Beschreibung |
|---|---|
104188 |
Entgiftetes und geglättetes Polypropylen, quadratisch, 24 extra hohe Deepwell-MTP, Pyramidenboden |
Abdeckungen für Kulturen mit hohem Sauerstoffbedarf, wie z. B. schnell wachsende Organismen wie E. coli oder Hefe. Die Sandwich-Abdeckungen verfügen über Lochdurchmesser, die für den erhöhten Sauerstoffbedarf optimiert sind und einen ausreichenden Gasaustausch gewährleisten, während die Verdunstung während kürzerer Kultivierungszeiten von 1–4 Tagen minimiert wird.
Abdeckungen für Kulturen mit geringem Sauerstoffbedarf, wie z. B. langsam wachsende Organismen wie Säugetier- oder Pflanzenzellen. Die Sandwich-Abdeckungen verfügen über Lochdurchmesser, die für ihren geringen Sauerstoffbedarf optimiert sind und einen ausreichenden Gasaustausch gewährleisten, während sie gleichzeitig die Verdunstung während längerer Kultivierungszeiten von mehr als 4 Tagen minimieren.
Seitenstifte aus Metall sind in die Innenseite der Abdeckung integriert, um das Schichtsystem sicher zu fixieren. Bitte beachten Sie, dass Abdeckungen mit Seitenstiften nicht mit allen Mikrotiterplatten kompatibel sind – die Platten müssen an diesen Stellen über entsprechende Aussparungen verfügen.
Optimiert für automatisierte Umgebungen. Diese wiederverwendbaren und autoklavierbaren Abdeckungen zeichnen sich durch ein geringes Gewicht (~80 g) und eine steife Carbon-Epoxid-Konstruktion mit rauen Seiten aus, um eine sichere Handhabung durch Greifer zu gewährleisten. Die ausgestellten Edelstahlwände gleichen eine Fehlausrichtung des Roboterarms von bis zu 1 mm aus, während die abgewinkelte Dichtung sicher sitzt und ein Klappern während des Schüttelns verhindert, ohne dass Klemmen unbedingt erforderlich sind. Klemmen werden jedoch empfohlen.
Werden gamma-bestrahlt geliefert und sind sofort einsatzbereit. Ihr ultraleichtes Design (~23 g) reduziert den Abfall erheblich und ermöglicht höhere Shaker-Belastungen, obwohl ihre flexible Struktur die Verwendung von Klemmen erfordert, um einen gleichmäßigen vertikalen Druck zu gewährleisten. Sie wurden für die Automatisierung entwickelt und verfügen über ausgestellte Seiten, um eine Roboterfehlausrichtung von ca. 1 mm auszugleichen und das vertikale Stapeln auf Deepwell-Platten zu ermöglichen, während der Luftstrom vollständig aufrechterhalten bleibt.
Bestellnummer | Beschreibung |
|---|---|
104118 |
Sandwichabdeckung für alle Arten von 96-Deepwell-MTPs, geringer Sauerstoffbedarf (Ø 0,8 mm), keine seitlichen Stifte |
Bestellnummer | Beschreibung |
|---|---|
104120 |
Sandwichabdeckung für 96-Deepwell-MTPs 104110/ 104162/ Greiner MTPs, geringer Sauerstoffbedarf (Ø 0,8 mm), mit seitlichen Stiften |
Bestellnummer | Beschreibung |
|---|---|
Roboter geeignete Sandwichabdeckung für alle Arten von 96-Deepwell-MTPs, geringer Sauerstoffbedarf (Ø 0,8 mm) |
Bestellnummer | Beschreibung |
|---|---|
104106 |
Sandwich-Abdeckung für alle Arten von 96-Deepwell-MTPs, hoher Sauerstoffbedarf (Ø 1,5 mm), keine seitlichen Stifte |
Bestellnummer | Beschreibung |
|---|---|
104119 |
Sandwichabdeckung für 96-Deepwell-MTPs 104110/ 104162/ Greiner MTPs, hoher Sauerstoffbedarf (Ø 1,5 mm), mit seitlichen Stiften |
Bestellnummer | Beschreibung |
|---|---|
109737 |
Roboter geeignete Sandwich-Abdeckung für alle Arten von 96-Deepwell-MTPs, hoher Sauerstoffbedarf (Ø 1,5 mm), Klemme nicht unbedingt erforderlich |
Bestellnummer | Beschreibung |
|---|---|
104115 |
Sandwichabdeckung für alle Arten von 24-Deepwell-MTPs, geringer Sauerstoffbedarf (Ø 1,2 mm), keine seitlichen Stifte |
Bestellnummer | Beschreibung |
|---|---|
104117 |
Sandwichabdeckung für alle Arten von 24-Deepwell-MTPs, geringer Sauerstoffbedarf (Ø 1,2 mm), keine seitlichen Stifte |
Bestellnummer | Beschreibung |
|---|---|
109043 |
Roboter geeignete Sandwich-Abdeckung für alle Arten von 24-Deepwell-MTPs, geringer Sauerstoffbedarf (Ø 1,2 mm) |
Bestellnummer | Beschreibung |
|---|---|
110674 |
Steriles Einwegset mit Mikroplatte und Roboter geeigneter Abdeckung: 24-Deepwell-Mikroplatte, geringer Sauerstoffbedarf (Ø 1,2 mm), 8er-Packung |
Bestellnummer | Beschreibung |
|---|---|
104098 |
Sandwich-Abdeckung für alle Arten von 24-Deepwell-MTPs, hoher Sauerstoffbedarf (Ø 2,5 mm), keine seitlichen Stifte |
Bestellnummer | Beschreibung |
|---|---|
104116 |
Sandwich-Abdeckung für 24-Deepwell-MTPs 104111/ 104186, hoher Sauerstoffbedarf (Ø 2,5 mm), mit seitlichen Stiften |
Bestellnummer | Beschreibung |
|---|---|
109042 |
Roboter geeignete Sandwich-Abdeckung für alle Arten von 24-Deepwell-MTPs, hoher Sauerstoffbedarf (Ø 2,5 mm) |
Bestellnummer | Beschreibung |
|---|---|
104183 |
Sandwichabdeckung für 6-fach-Deepwell-MTP 104178, geringer Sauerstoffbedarf (Ø 4 mm), mit seitlichen Stiften |
Bestellnummer | Beschreibung |
|---|---|
109041 |
Roboter geeignete Sandwich-Abdeckung für 6-Deepwell-MTP 104178, geringer Sauerstoffbedarf (Ø 4 mm) |
Bestellnummer | Beschreibung |
|---|---|
110683 |
Steriles Einwegset mit Mikroplatte und Roboter geeigneter Abdeckung: 6-extra-Deepwell-MTP, geringer Sauerstoffbedarf (Ø 4 mm), 4er-Pack |
Bestellnummer | Beschreibung |
|---|---|
104177 |
Sandwichabdeckung für 6-fach-Deepwell-MTP 104178, hoher Sauerstoffbedarf (Ø 7 mm), ohne seitliche Stifte |
Bestellnummer | Beschreibung |
|---|---|
109040 |
Roboter geeignete Sandwich-Abdeckung für 6-Deepwell-MTP 104178, hoher Sauerstoffbedarf (Ø 7 mm) |
Bestellnummer | Beschreibung |
|---|---|
109719 |
Sandwich-Abdeckung für 2-Deepwell MTP 109722, geringer Sauerstoffbedarf (Ø 7 mm), mit seitlichen Stiften |
Bestellnummer | Beschreibung |
|---|---|
109718 |
Sandwichabdeckung für 6-fach-Deepwell-MTP 109722, hoher Sauerstoffbedarf (Ø 12 mm), ohne seitliche Stifte |
Wir bieten eine Vielzahl verschiedener Klemmen an, die mit unseren Trays kompatibel sind. Wir sortieren die Klemmen nach Kompatibilität zu unseren standard trays (EU, EXU, FU) oder unserem EPFL-tray/table.
Bestellnummer | Beschreibung |
|---|---|
104968 |
Klemme für ein einzelnes Set Deepwell-MTP- und Sandwich-Abdeckung. Kann auf Kuhner-Standardtrays aufgeschraubt oder in Kuhner-MPT-Trays eingeklemmt werden. |
Bestellnummer | Beschreibung |
|---|---|
104168 |
Klemme für zwei Sets Deepwell-MTP und Sandwich-Abdeckung. Kann auf Kuhner-Standardtrays geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104196 |
Universalklemme für bis zu 2 Sets (extrahohe) Deepwell-MTPs und Sandwich-Abdeckung. Für die Befestigung von Platten kontaktieren Sie uns bitte. Kann auf Kuhner-Standardtrays geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
106208 |
Universalklemme für zwei Sets Deepwell-MTP und Sandwich-Abdeckung in einer gasdichten Box zur Steuerung der Luftzufuhr. Kann auf Kuhner-Standardtrays aufgeschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104167 |
Klemme für bis zu 4 Sets Deepwell-MTP und Sandwich-Abdeckung. Kann auf Kuhner-Standardtrays geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104194 |
Klemme für bis zu 4 Sets extrahohe Deepwell-MTP- und Sandwich-Abdeckungen. Kann auf Kuhner-Standardtrays geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104170 |
Universalklemme für bis zu 4 Sets (extrahohe) Deepwell-MTPs und Sandwich-Abdeckung. Für die Befestigung von Platten kontaktieren Sie uns bitte. Kann auf Kuhner-Standardtrays geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
110675 |
Universalklemme für bis zu 12 Sets Einweg-Deepwell-MTP und Sandwich-Abdeckung. Kann auf Kuhner-Standardtrays aufgeschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104173 |
Klemme für bis zu 4 Sets Deepwell-MTP und Sandwich-Abdeckung. Kann auf Kuhner EPFL-Tablett/Tisch geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104195 |
Klemme für bis zu 4 Sets extrahohe Deepwell-MTP- und Sandwich-Abdeckungen. Kann auf Kuhner EPFL-Tablett/Tisch geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104197 |
Klemme für bis zu 4 Sets extrahohe Deepwell-MTPs und Sandwich-Abdeckung. Für die Befestigung von Platten kontaktieren Sie uns bitte. Kann auf Kuhner EPFL-Tablett/Tisch geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
110684 |
Klemme für bis zu 12 Sets Einweg-Deepwell-MTP und Sandwich-Abdeckung. Kann auf Kuhner EPFL-Tablett/Tisch geschraubt werden. |
Bestellnummer | Beschreibung |
|---|---|
104107 |
20x blauer Mikrofaser-Filtereinsatz für alle Arten von Deepwell-Abdeckungen und Universalabdeckungen |
104108 |
20x grüne ePTFE-Filtereinlage für alle Arten von Deepwell-Deckeln und Universaldeckeln |
104132 | 20x blauer Mikrofaserfilter-Einsatz für Abdeckungen 104102 und 104129 für Corning MTPs |
104133 | 20x grüne ePTFE-Filtereinlage für Abdeckungen 104102 und 104129 für Corning MTPs |
104113 |
20x blauer Mikrofaserfilter-Einsatz für 104101 |
104109 |
20x grüne ePTFE-Filtereinlage für 104101 |
104134 |
5x Ersatz-Silikondichtung, 2,5 mm Löcher für Sandwich-Abdeckung für 24 Deepwell-MTP (104098, 104116) |
104135 |
5x Ersatz-Silikondichtung, 1,2 mm Löcher für Sandwich-Abdeckung 24-Well-MTP (104115, 104117, 104150) |
104136 |
5x Ersatz-Silikondichtung, 2,5 mm Löcher, für Universalabdeckung 24-Well-MTPs, 19,5 mm Lochabstand (104121) |
104137 | 5x Ersatz-Silikondichtung, 1,2 mm Löcher, für Universalabdeckung 24-Well-MTPs, 19,5 mm Lochabstand (104122) |
104138 |
5x Ersatz-Silikondichtung, 2,5 mm Löcher, für Universalabdeckung 24-Well-MTPs, 18 mm Lochabstand (104123) |
104139 |
5x Ersatz-Silikondichtung, 1,2 mm Löcher, für Universalabdeckung 24-Well-MTPs, 18 mm Lochabstand (104124) |
104140 |
5x Ersatz-Silikondichtung, porös, 1,2 mm Löcher, für Universalabdeckung 24-Well-MTPs, 19,5 mm Lochabstand (104156) |
104141 |
5x Ersatz-Silikondichtung für Sandwichabdeckung für 24 Lowwell MTP (104102) |
104142 |
5x Ersatz-Silikondichtung für Sandwichabdeckung für 24 Lowwell MTP, geringe Verdunstung (104129) |
104143 |
Edelstahlfolie mit Nadelstichlöchern für Sandwichabdeckung für 24 Lowwell MTP (104129) |
104144 |
5x Ersatz-Silikondichtung für Sandwichabdeckung für 96-Well-MTP (104106, 104119, 104127, 1,5 mm Löcher) |
104145 |
5x Ersatz-Silikondichtung für Sandwichabdeckung für 96-Well-MTP (104118, 104120, 104126, 0,8 mm Löcher) |
104146 |
5x Ersatz-Silikondichtung für Sandwichdeckel für 96 Low Roundwell MTP (104101) |
104147 |
Edelstahlfolie mit Nadelstichlöchern für Sandwichabdeckung für 96 Low Roundwell MTP (104101) |
104148
|
5x Ersatz-Silikondichtung für Universal-Sandwichabdeckung für 6 Lowwell MTP |
104149 |
5x Ersatz-Silikondichtung, 1,2 mm Löcher für Sandwichabdeckung 48-Well-MTP |
In our Science Room, we provide general information and data on cultivation processes in Shaken bioreactors.
Senden Sie uns ein Muster des zu schüttelnden Behälters.
Wir werden Ihnen einen geeigneten Halter anfertigen.
Massgefertigte Zubehöre - unser tägliches Business
