Mit dieser neuen Option für den ISF4-X Schüttelinkubator können bis zu zwei der vier Schütteleinheiten des Inkubators bei 3 mm Schütteldurchmesser mit Drehzahlen bis zu 1000 U/min betrieben werden. Diese Kombination wird vor allem für Anwender von 96-Deep-Well-Mikrotiterplatten mit hohem Füllvolumen (Zellkultur) empfohlen. Die Schütteltische sind speziell für bis zu 20 Mikrotiterplatten ausgelegt und für das Duetz-System geeignet. Der Schütteldurchmesser kann auf andere Standardkonfigurationen wie 6, 9, 12,5, 19, 25, 50 und 70 mm durch den Anwender selbst angepasst werden.

Die Option 3 mm/1000 U/min ist nur für ISF4-X mit Kühlung verfügbar.

Die Temperatur Genauigkeit, absolut für die Option 3mm/ 1000 U/min beträgt +/-0.45°C (bei 37°C).

Bestehende ISF4-X Schüttelinkubatoren können mit dieser Option nachgerüstet werden.

Im oberen Bereich des Inkubators können optional LED-Module für die Kultivierung von phototrophen Organismen integriert werden. Es besteht die Möglichkeit der Programmierung eines Tag-Nacht-Rhythmus bzw. unterschiedlicher Lichtintensitäten.

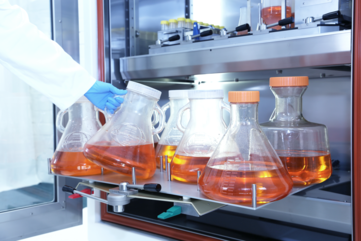

Der Ausziehtisch wurde für die Kühner-Schüttelmaschinen ISF1-Z, ISF4-X und den Rack-Shaker entwickelt. Die Funktion eines ausziehbaren Tisches erleichtert das Beladen der Tablare spürbar. Die speziell entwickelte Technik sorgt für hohe Laufruhe bei hoher Beladung und gewährleistet das Einstellen von mindestens drei verschiedenen Schütteldurchmessern.

Mit dem Doppelschütteltisch kann die Schüttelkapazität auf einfache Weise verdoppelt werden. Der Schütteltisch besteht aus zwei Ebenen, die jeweils ein Tablar der Größe E (420 x 420 mm), EX (500 x 420 mm) oder F (800 x 420 mm) aufnehmen können.

Der Doppeltisch ist erhältlich mit einem festen Abstand zwischen den beiden Ebenen von 120, 160, 180 oder 200 mm. Bei dem maximalen Abstand von 200 mm können auf der unteren Ebene beispielsweise 125 mL, 250 mL und 500 mL Erlenmeyerkolben platziert werden.

Mit dem Doppeltisch ist die Schüttelgeschwindigkeit auf 200 U/min bei einem Schütteldurchmesser von 50 mm begrenzt (alle anderen maximalen Schüttelfrequenzen, abhängig vom Schütteldurchmesser, können dem ISF4-X-Handbuch entnommen werden).

Mit der Option TabCom bietet Kühner seinen Kunden eine Stromversorgung und Datenleitung direkt auf dem Schütteltisch integriert an (Buchse, siehe Bilder unten). Die konstruktive Gestaltung der Kabelführung verhindert das Auftreten von Kabelbrüchen und führt zu einer sicheren Datenaufnahme. Durch die flexible Ausgestaltung des TabComs lassen sich online Messsysteme problemlos integrieren.

IQ-OQ (Installation Qualification and Operation Qualification) ist eine Geräte-Qualifizierung im Rahmen der GMP-Richtlinien. Die Kühner AG führt Gerätequalifizierungen für ihre Schüttelmaschinen durch und liefert dem Kunden sämtliche notwendige Dokumentationen inklusive Zertifikate. Selbstverständlich bietet Kühner auch den Service an, die IQ-OQ vor Ort beim Kunden durchzuführen.

Auf dem Universaltablar können je nach Bedarf verschiedenartige Halterungen angebracht werden, was den Einsatz von unterschiedlichen Gefäßen ermöglicht. Halteklammern für Erlenmeyerkolben, Reagenzglashalter, Nicht schwenkbare Halter, Mikrotiterplattenhalter oder speziell angefertigte Halterungssysteme sind einsetzbar. Mit wenigen Handgriffen kann die Anordnung von Halterungen und Gefäßen bei wechselnden Anforderungen verändert werden.

ISF4-X mit Universaltablaren FU,
bestückt mit Ultra Yield Kolben (2500 mL) von Thomson

Für das Schütteln von grossen Erlenmeyerkolben ist ein Spezial-Universaltablar in der Grösse F (800x420mm) erhältlich.

Es ist ideal für den Einsatz im Bereich der Zellkultur. Dieses Tablar ermöglicht das parallele Schütteln von 7 x 3L-Corning Fernbachkolben oder 7 x 5L-Thomson Optimum Growth Kolben bei einem maximalen Schütteldurchmesser von 50mm. Das FUM-V Spezial-Universaltablar hat keine Griffe und ist an der Unterseite mit einer V-Halterung ausgestattet, welche das Tablar über den Klemmmechanismus hebt und so eine grössere Nutzfläche für Kolben bietet.

Die entsprechenden Halteklammern sind separat zu bestellen (Bestellnummer: 101425).

Dieses Tablar hat die spezielle Eigenschaft, dass es inklusive Klammern für Erlenmeyerkolben vertrieben wird. Die Klammern werden mit Nieten unlösbar an das Tablar befestigt, dies sorgt für ein Höchstmass an Stabilität. Im Gegensatz zum Universaltablar sind hier mehr Klammern pro Tablar angebracht.

Speziell für Mikrotiterplatten hat Kühner ein eigenes Tablar entwickelt. Die Bestückung des Tablars mit Mikrotiterplatten geschieht durch eine einfache Bedienung zweier Hebel an der Front des Tablars mit denen man alle Mikrotiterplatten auf einmal lösen und klemmen kann. Unterschiedliche Tablarhöhen (22, 47 und 77 mm) ermöglichen das Stapeln von bis zu vier Mikrotiterplatten übereinander. Das Tablar ist für sämtliche Well-Formate (Deep-Well, Low-Well und 24-, 48- & 96-Well) geeignet.

Kühner hat ein neues Tablar für Mikrotiterplatten entwickelt, welches an den Längsseiten mit Federn ausgestattet ist. Dieser Halterungstyp gewährleistet eine angenehme Handhabung, da jede Mikrotiterplatte einzeln befestigt ist und vom Tablar gelöst werden kann.

Dieses Mikrotiterplatten-Tablar eignet sich besonders für die spezielle Halterung für Deep Well-Mikrotiterplatten mit Filterdeckel.

F-Tablar (800 x 420 mm)

Das neue Tablar (F-V5000/7) ermöglicht das Schütteln von 7 x 3L/5L Corning oder 7 x 5L Thomson Optimum Kolben und ist somit ideal für die Zellkultivierung. Die Kolben werden durch Stifte gehalten und können einfach auf dem Tablar platziert werden.

Bei der Entwicklung wurde besonders auf die gute Reinigbarkeit des Tablars und eine effiziente Handhabung Wert gelegt.

Das Tablar wird mit einer Gummimatte aus Moosgummi flächendeckend überzogen. Ein solches Tablar wird zum Schütteln von besonderen Gefässen bei langsamer Drehzahl eingesetzt (z.B. Blutbeutel, ...).

Das Tablar mit Klebestreifen ist besonders geeignet für Gefässe, die bei niedrigen Drehzahlen (<200 UPM) geschüttelt werden. Es eignet sich für den Einsatz verschiedener Kolbengrössen. Die Kolben werden direkt auf den Klebestreifen befestigt, andere Halterungen sind dabei nicht erforderlich. Die Streifen sind einzeln oder vormontiert auf einem Tablar erhältlich. Das F-Tablar ist mit acht Streifen ausstattbar.

Dieses Tablar besteht aus zwei Schüttel-Ebenen und ermöglicht eine Verdoppelung der Kapazität. Das obere Tablar ist abnehmbar.
Die Schüttelgeschwindigkeit ist jedoch reduziert.

Für hohe Gefässe hat Kühner ein Tablar mit Aufbausystem entwickelt. Das Grundtablar, ausgestattet mit einer Gummimatte, ist mit vier Eckpfosten versehen. Das F-Tablar verfügt über sechs Querträger. Die Querträger funktionieren wie Klemmen, durch die hohe Gefäße sicher fixiert werden.

Auch für das Schütteln von Scheidetrichtern hat Kühner ein eigenes Tablar mit Aufbausystem entwickelt. Das Tablar überzeugt durch seine Flexibilität in der variierenden Anzahl und Grösse von Scheidetrichtern. Das System verfügt über zwei Lagen, womit die Kapazität verdoppelt werden kann. Verschiebbare Halterklammerstangen ermöglichen ein einfaches Montieren der Scheidetrichter.

Die Stiftklammern sind ideal für Reinräume und Bereiche, in denen Tablare mit Klebestreifen und Gummimatten oder Standardklemmen nicht geeignet sind. Die Klammern wurden für eine einfache Reinigung und effiziente Handhabung der Kultivierungs- und Probengefässe entwickelt. Die Edelstahl-Stiftklammern sind mit allen Kuhner Universaltablaren kompatibel. Die Schüttelgeschwindigkeit ist auf maximal 180 U/min bei 50 mm Schütteldurchmesser begrenzt.

Für eine komfortable Steuerung der Schüttelmaschinen und eine optimale Generierung und Verarbeitung der Schüttelergebnisse wurde die Kuhner Insight Software entwickelt. Die Software ist logisch strukturiert und einfach zu bedienen. Mehr.

Die ISF4-X kann erweiternd mit einem Einlegeboden ausgestattet werden. Dieser wird mit vier Schrauben auf einfache Weise oberhalb des Schüttelgutes befestigt. Der Einlegeboden eignet sich beispielsweise für die Kultivierung in Petrischalen (statische Kulturen).

Zur Reduzierung der Verdunstung aus geschüttelten Gefässen kann eine mit Wasser gefüllte Feuchtewanne aus Edelstahl in den Inkubatorinnenraum integriert werden. Da die Wanne über keine automatische Wasserzufuhr verfügt, muss diese bei Bedarf vom Anwender*in nachgefüllt werden.
