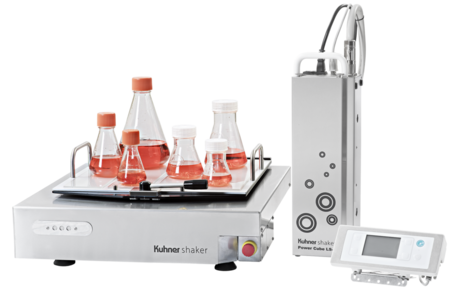

Der Lab-Shaker LS-Z vereint bewährte Kühner Qualität und Technologie in einem neuen modularen System, um unseren Kunden grösstmögliche Flexibilität zu bieten. Der LS-Z ist, genau wie sein Vorgänger LS-X, ein robuster Tischschüttler, entworfen und gebaut für einen kontinuierlichen und wartungsfreien Betrieb. Der LS-Z ist das ideale Einsteigermodell, beispielsweise für Universitäten oder Start-Ups, die begrenzte räumliche und finanzielle Kapazitäten haben. Der Schüttler ist für die Kultivierung von mikrobiellen, pflanzlichen und tierischen Zellen geeignet.
5 Jahre Garantie
Schütteldurchmesser
Geräuscharm
Automation
Der von Kühner entwickelte Direktantrieb des LS-Z besitzt eine präzise Drehzahlregelung und hat einen geringen Energiebedarf, auch bei hohen Schüttelfrequenzen. Der Direktantrieb ist robust, wartungsfrei und effizient und dank des hygienischen Designs selbst bei Kolbenbruch geschützt.
Der kompakte LS-Z Lab-Shaker kann auf drei Arten eingesetzt werden: als Tischschüttler/Stand-Alone-Gerät, in einem Schüttelinkubator eines anderen Herstellers oder in Kombination mit dem neuen Kuhner Kelvin+ Inkubator. Die Ladungskapazität des LS-Z beträgt bis zu 25 kg. Der Schütteldurchmesser lässt sich einfach und schnell ändern. Standardmäßig sind drei verschiedene Schütteldurchmesser einstellbar (12.5, 25 und 50 mm). Andere Schütteldurchmesser können optional festgelegt werden. Die LS-Z Schütteleinheit verträgt eine relative Luftfeuchtigkeit von bis zu 90%. Der Schüttler hat eine abnehmbare Steuereinheit und ein abnehmbares Netzteil. So kann der LS-Z flexibel in jeden Laborinkubator oder Thermokonstantraum gestellt werden und je nach Bedarf auch schnell woanders aufgebaut werden.
Die LS-Z Schütteleinheit verträgt eine relative Luftfeuchtigkeit von bis
zu 90%.
Der Tischschüttler LS-Z hat eine festgelegte Stopp-Position, was besonders für automatisierte Prozesse von Vorteil ist. Auch die Integration des LS-Z in ein Liquid-Handling-System ist möglich und wurde bereits mehrfach erfolgreich durchgeführt. Aufgrund des vielseitigen und flexiblen Net60-Interface ist der LS-Z von fast jeder externen Software steuerbar.
Kühner-Schüttelmaschinen stellen eine lange und zuverlässige Nutzung sicher. Aufgrund des nachhaltigen Qualitätsanspruchs gewährt Kühner fünf Jahre Garantie auf ihre Schüttelmaschinen.
Temperatur, Minimum | - |
Temperatur, Maximum | - |
Prinzip des Fühlers | - |
Heizleistung | - |
Luftumwälzung | - |
Leistungsaufnahme, typisch | ca. 25 W |
Gasvolumen | - |
Gewicht | 46 kg |
Gewicht Power Cube | 6,5 kg |
Gewicht Steuereinheit | 0,6 kg |
Beleuchtung | - |
Umgebungstemperatur | -20 bis 80°C |
Umgebungsluftfeuchtigkeit | Bis zu 90 % (Schüttelantrieb) |
Bedienungsmenü | DE, FR, EN, IT, ES |
Schnittstelle, Standard | CAN-Bus |
Tablar, Größe | E (420 x 420 mm) EX (500 x 420 mm) F (800 x 420 mm) |
Beladungskapazität, max. | bis zu 25 kg |
Einstellung, digital | 1 U/min |
Genauigkeit, absolut | +/- 0,1 U/min |
Zeitschalter | 1 s – 999 h |
Beschleunigung | geregelt |
Aktive Bremse | einstellbar |
Stop an Position | einstellbar |
Netzanschluss | 220 - 240 V / 50 - 60 Hz 190 - 210 V / 50 - 60 Hz 110 - 120 V / 50 - 60 Hz |
Schüttelbewegung | orbital, Ø 12,5 mm* 20...500 U/min |
Material | Edelstahlabdeckung |
*änderbar/andere Schütteldurchmesser auf Anfrage Technische Änderungen vorbehalten |
Technische Änderungen vorbehalten
Mit dem Doppelschütteltisch kann die Schüttelkapazität
auf einfache Weise verdoppelt werden. Der Schütteltisch besteht aus zwei
Ebenen, die jeweils ein Tablar der Größe F aufnehmen können. Die Drehzahl ist bei diesem System auf 200 UPM
begrenzt.
Betreiben Sie Screenings mit einer grossen Anzahl von 50 ml Bioreaktoren (TPP, Falcon etc.) oder Mikrotiterplatten? Möchten Sie auf demselben Schüttler gerne verschiedene Kultivierungsgefässe schütteln und dabei die Zusammenstellung schnell und einfach ändern können? Dann ist der Kühner EPFL-Tisch die optimale Lösung für Sie. Der Schütteltisch hat 5 einzelne Klemmer, so dass 5 verschiedene Spezialhalterungen oder EPFL-Universaltablare festgeklemmt werden können. Durch Öffnen eines Klemmers kann bequem ein einzelner Halter bzw. ein einzelnes Universaltablar aus dem Schüttelinkubator entfernt und unter einer Clean-Bench bearbeitet werden. Alle im Inkubator verbleibenden Halterungen/Tablare werden weiter geschüttelt.

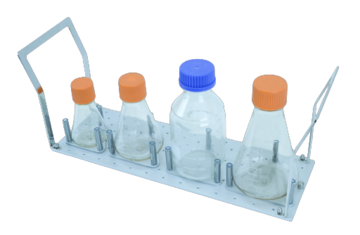

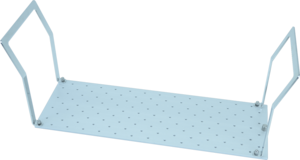

Das EPFL-Universaltablar kann mit Klammern für Erlenmeyerkolben, Schott-Laborflaschen, Reagenzglashalter, Mikrotiterplatten oder kundenspezifischen Haltern ausgestattet werden. Die Neuanordnung dieser Klammern und Halterungen ist schnell und einfach. Das Universaltablar kann auch mit Klebestreifen ausgestattet werden. Klebestreifen werden verwendet, um Schüttelkolben oder andere Gefässe auf Schütteltablaren zu fixieren. Sie bieten eine einfache Handhabung und flexible Positionierung verschiedener Größen und Formen von Schüttelkolben und anderen Behältern.
Für den EPFL-Tisch sind zudem spezielle Halterungen für Mikrotiterplatten, 50 mL Zentrifugenröhrchen (Falcons) und 600 mL Reaktionsgefässe verfügbar.
Anstelle 5 einzelner Halterungen kann auch ein grosses Kühner F-Tablar (800 x 420 mm) auf dem Schütteltisch befestigt werden.
Für die kleineren Schüttler bzw. Schüttelinkubatoren von Kühner sind entsprechend angepasste EPFL-Tische mit 3 oder 4 Klemmern erhältlich (LT-X: 3 Klemmer, LS-Z: 3 oder 4 Klemmer).
EPFL-Tisch
EPFL-Tisch mit unterschiedlicher Beladung
F-Tablar befestigt auf EPFL-Tisch
Einzelner Klemmer
Bestellnummer | Bezeichnung |
---|---|
100125 | Halterung für 24 x 50 ml Zentrifugenröhrchen (TPP, falcon tubes) Halterung ist auf einer Grundplatte montiert |
Bestellnummer | Bezeichnung |
---|---|
104173 | Halterung (Duetz) für 4 Deepwell Mikrotiterplatten (MTP) |
Bestellnummer | Bezeichnung |
---|---|
104173 | Halterung (Duetz) für 12-16 Low-Well MTP oder 4 Deep-Well MTP |
Bestellnummer | Bezeichnung |
---|---|
100633 | Halter für 3 x 600ml Reaktoren |
Bestellnummer | Bezeichnung |
---|---|

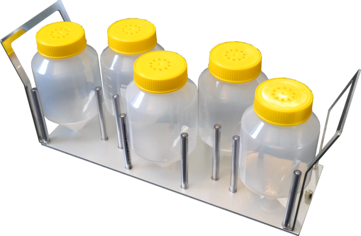

105186 | Reagenzglashalter für 5x600mL TPP tubes (Pins), |
Bestellnummer | Bezeichnung |
---|---|
106570 | F-Tray, EPFL system |
IQ-OQ (Installation Qualification and
Operation Qualification) ist eine Geräte-Qualifizierung im Rahmen der
GMP-Richtlinien. Die Kühner AG führt Gerätequalifizierungen für ihre
Schüttelmaschinen durch und liefert dem Kunden sämtliche notwendige
Dokumentationen inklusive Zertifikate. Selbstverständlich bietet Kühner auch
den Service an, die IQ-OQ vor Ort beim Kunden durchzuführen.
Die Tablare E und F sind für sämtliche Well-Formate (Deep-Well, Low-Well und 24-, 48- & 96-Well) geeignet.
Auf dem Universaltablar können je nach Bedarf verschiedenartige Halterungen angebracht werden, was den Einsatz von unterschiedlichen Gefäßen ermöglicht. Halteklammern für Erlenmeyerkolben, Reagenzglashalter, Nicht schwenkbare Halter, Mikrotiterplattenhalter oder speziell angefertigte Halterungssysteme sind einsetzbar. Mit wenigen Handgriffen kann die Anordnung von Halterungen und Gefäßen bei wechselnden Anforderungen verändert werden.
Bestellnummer | Bezeichnung |
---|---|
102201 | Universaltablar EU (420 x 420 mm) |
102207 | Universaltablar EXU (500 x 420 mm) |
102212 | Universaltablar FU (800 x 420 mm) |
101422 | Halteklammer U-2500 für Ultra Yield Kolben von Thomson |

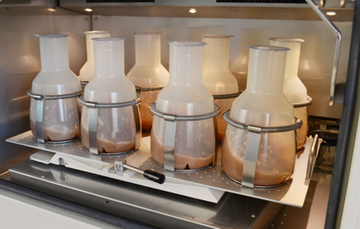

Universaltablar FU mit 8x Ultra Yield Kolben (2500 mL) von Thomson
Für das Schütteln von grossen Erlenmeyerkolben ist ein Spezial-Universaltablar in der Grösse F (800x420mm) erhältlich.
Es ist ideal für den Einsatz im Bereich der Zellkultur. Dieses Tablar ermöglicht das parallele Schütteln von 7 x 3L-Corning Fernbachkolben oder 7 x 5L-Thomson Optimum Growth
Kolben bei einem maximalen Schütteldurchmesser von 50mm. Das FUM-V
Spezial-Universaltablar hat keine Griffe und ist an der Unterseite mit
einer V-Halterung ausgestattet, welche das Tablar über den
Klemmmechanismus hebt und so eine grössere Nutzfläche für Kolben bietet.
Die entsprechenden Halteklammern sind separat zu bestellen (Bestellnummer: SM313000F).
Bestellnummer | Bezeichnung |
---|---|
100546 | Spezial-Universaltablar, FUM-V mit V-Halterung |
101425 | Halteklammer U-3000F für Fernbachkolben: 1 x 5L-Thomson Kolben oder 1 x 3L-Corning Fernbachkolben |
Dieses Tablar hat die spezielle Eigenschaft, dass es inklusive Klammern für Erlenmeyerkolben vertrieben wird. Die Klammern werden mit Nieten unlösbar an das Tablar befestigt, dies sorgt für ein Höchstmass an Stabilität. Im Gegensatz zum Universaltablar sind hier mehr Klammern pro Tablar angebracht.
Bestellnummer | Bezeichnung | Anzahl Klammern |
---|---|---|
101525 | E-25 ml | 81 |
101526 | E-50 ml | 50 |
101527 | E-100 ml | 39 |
101528 | E-125 ml | 30 |
101529 | E-150 ml | 30 |
101530 | E-200 ml | 20 |
101531 | E-250 ml | 18 |
101532 | E-300 ml | 15 |
101533 | E-500 ml | 12 |
101534 | E-1000 ml | 9 |
101535 | E-1500 ml | 5 |
101536 | E-2000 ml | 5 |
101536 | E-3000 ml | 4 |
101538 | E-4000 ml | 2 |
101539 | E-5000 ml | 2 |
101540 | E-6000 ml | 1 |
Bestellnummer | Bezeichnung | Anzahl Klammern |
---|---|---|
101541 | EX-25 ml | 90 |
101542 | EX-50 ml | 60 |
101543 | EX-100 ml | 42 |
101544 | EX-125 ml | 36 |
101545 | EX-150 ml | 32 |
101546 | EX-200 ml | 25 |
101547 | EX-250 ml | 21 |
101548 | EX-300 ml | 18 |
101549 | EX-500 ml | 14 |
101550 | EX-1000 ml | 9 |
101551 | EX-1500 ml | 8 |
101552 | EX-2000 ml | 5 |
101553 | EX-3000 ml | 4 |
101554 | EX-4000 ml | 3 |
101555 | EX-5000 ml | 3 |
101556 | EX-6000 ml | 2 |
Bestellnummer | Bezeichnung | Anzahl Klammern |
---|---|---|
101557 | F-25 ml | 153 |
101558 | F-50 ml | 100 |
101559 | F-100 ml | 74 |
101560 | F-125 ml | 60 |
101561 | F-150 ml | 60 |
101562 | F-200 ml | 40 |
101562 | F-250 ml | 40 |
101564 | F-300 ml | 30 |
101565 | F-500 ml | 26 |
101566 | F-1000 ml | 16 |
101567 | F-1500 ml | 12 |
101568 | F-2000 ml | 9 |
106226 | F-2500U | 8 |
101569 | F-3000 ml | 8 |
101570 | F-4000 ml | 5 |
101571 | F-5000 ml | 4 |
Speziell für Mikrotiterplatten hat Kühner ein eigenes Tablar entwickelt. Die Bestückung des Tablars mit Mikrotiterplatten geschieht durch eine einfache Bedienung zweier Hebel an der Front des Tablars mit denen man alle Mikrotiterplatten auf einmal lösen und klemmen kann. Unterschiedliche Tablarhöhen (22, 47 und 77 mm) ermöglichen das Stapeln von bis zu vier Mikrotiterplatten übereinander. Das Tablar ist für sämtliche Well-Formate (Deep-Well, Low-Well und 24-, 48- & 96-Well) geeignet.
Bestellnummer | Bezeichnung | Anzahl Mikrotiterplatten |
---|---|---|
104947 | E-MT.22 | 12 bis 24 |
104950 | E-MT.47 | 12 bis 48 |
104948 | E-MT.77 | 12 bis 72 |
Bestellnummer | Bezeichnung | Anzahl Mikrotiterplatten |
---|---|---|
104900 | F-MT.22 | 24 bis 48 |
104894 | F-MT.47 | 24 bis 96 |
104898 | F-MT.77 | 24 bis 144 |
Kühner
hat ein neues Tablar für Mikrotiterplatten entwickelt, welches an den Längsseiten
mit Federn ausgestattet ist. Dieser Halterungstyp gewährleistet eine angenehme
Handhabung, da jede Mikrotiterplatte einzeln befestigt ist und vom Tablar
gelöst werden kann.
Dieses
Mikrotiterplatten-Tablar eignet sich besonders für die spezielle Halterung für Deep Well-Mikrotiterplatten mit Filterdeckel.
Bestellnummer | Bezeichnung | Anzahl Mikrotiterplatten |
---|---|---|
104806 | E-Tablar (420 x 420 mm) für Deepwell- oder Mikrotiterplatten | 1-12 |
104794 | EX-Tablar (500 x 420 mm) für Deepwell- oder Mikrotiterplatten | 1-15 |
104825 | F-Tablar (800x420mm) für Deepwell- oder Mikrotiterplatten | 1-24 |
F-Tablar (800 x 420 mm)
Das neue Tablar (F-V5000/7) ermöglicht das Schütteln von 7 x 3L/5L Corning oder 7 x 5L Thomson Optimum Kolben und ist somit ideal für die Zellkultivierung. Die Kolben werden durch Stifte gehalten und können einfach auf dem Tablar platziert werden.
Bei der Entwicklung wurde besonders auf die gute Reinigbarkeit des Tablars und eine effiziente Handhabung Wert gelegt.
Bestellnummer | Bezeichnung |
---|---|
104956 | F-V5000/7 |
Das Tablar wird mit einer Gummimatte aus Moosgummi flächendeckend überzogen. Ein solches Tablar wird zum Schütteln von besonderen Gefässen bei langsamer Drehzahl eingesetzt (z.B. Blutbeutel, ...).
Bestellnummer | Bezeichnung |
---|---|
105312 | Gummimatte Typ EG (420 x 420 mm) |
105313 | Gummimatte Typ EXG (500 x 420 mm) |
105311 | Gummimatte Typ FG (800 x 420 mm) |

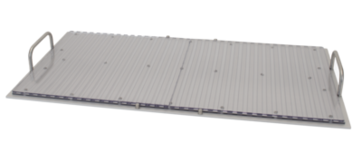

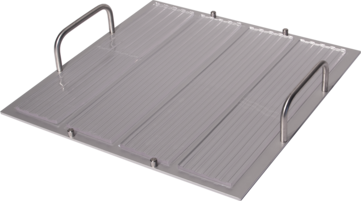

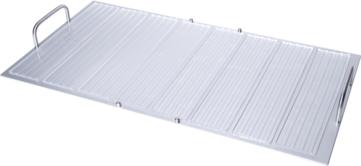

Das Tablar mit Klebestreifen ist besonders geeignet für Gefässe, die bei
niedrigen Drehzahlen (<200 UPM) geschüttelt werden. Es eignet sich
für den Einsatz verschiedener Kolbengrössen. Die Kolben werden direkt
auf den Klebestreifen befestigt, andere Halterungen sind dabei nicht
erforderlich. Die Streifen sind einzeln oder vormontiert auf einem
Tablar erhältlich. Das F-Tablar ist mit acht Streifen ausstattbar.
Bestellnummer | Bezeichnung |
---|---|
105169 | E-Tablar mit 4 Klebestreifen (klar) |
105199 | EX-Tablar mit 5 Klebestreifen (klar) |
105200 | F-Tablar mit 8 Klebestreifen (klar) |
105194 | 1 Klebestreifen: 385 x 85 x 3 mm (klar) |
Bestellnummer | Bezeichnung |
---|---|
105224 | EX-Tablar mit 5 Klebestreifen (klar) |
100531 | F-Tablar mit 8 Klebestreifen (klar) |
105220 | F-Tablar mit 2 grosse Klebestreifen (klar) |
105194 | 1 Klebestreifen: 385 x 85 x 3 mm (klar) |
105196 | 1 grosser Klebestreifen: 395 x 385 x 3 mm (klar) |

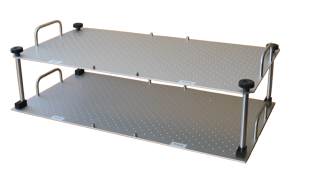

Dieses Tablar besteht aus zwei Schüttel-Ebenen und ermöglicht
eine Verdoppelung der Kapazität. Das
obere Tablar ist abnehmbar.
Die Schüttelgeschwindigkeit ist jedoch reduziert.
Bestellnummer | Bezeichnung |
---|---|
100548 | zwei EXU Tablare mit 200mm Abstand (mit Löcher) |
102226 | zwei EX Tablare mit 200mm Abstand (ohne Löcher für Klebestreifen / Gummimatten) |
102217 | zwei FU Tablare mit 180mm Abstand (mit Löcher) |
102218 |
zwei F Tablare mit 180mm Abstand (ohne Löcher für Klebestreifen / Gummimatten) |
102219 | zwei FU Tablare mit 200mm Abstand (mit Löcher) |
102220 |
zwei F Tablare mit 200mm Abstand (ohne Löcher für Klebestreifen / Gummimatten) |
Für hohe Gefässe hat Kühner ein Tablar mit Aufbausystem entwickelt. Das Grundtablar, ausgestattet mit einer Gummimatte, ist mit vier Eckpfosten versehen. Das F-Tablar verfügt über sechs Querträger. Die Querträger funktionieren wie Klemmen, durch die hohe Gefäße sicher fixiert werden.
Bestellnummer | Bezeichnung | Anzahl Längsträger |
---|---|---|
106408 | Tablar EA mit Gummi und 4 Querträger | 2 |
106407 | Tablar EXA mit Gummi und 4 Querträger | 2 |
106134 | Tablar FA mit Gummi und 6 Querträger | 2 |
Auch für das Schütteln von Scheidetrichtern hat Kühner ein eigenes
Tablar mit Aufbausystem entwickelt. Das Tablar überzeugt durch seine
Flexibilität in der variierenden Anzahl und Grösse von Scheidetrichtern.
Das System verfügt über zwei Lagen, womit die Kapazität verdoppelt
werden kann. Verschiebbare Halterklammerstangen ermöglichen ein
einfaches Montieren der Scheidetrichter.
Bestellnummer | Bezeichnung | Anzahl Scheidetrichter |
---|---|---|
SM420250 | ES-250 | 5 |
SM4202502 | ES-250/2 | 10 (2 Lagen) |
SM420500 | ES-500 | 4 |
SM4205002 | ES-500/2 | 8 (2 Lagen) |
SM421000 | ES-1000 | 3 |
SM4210002 | ES-1000/2 | 6 (2 Lagen) |
Bestellnummer | Bezeichnung | Anzahl Scheidetrichter |
---|---|---|
SM430250 | FS-250 | 10 |
SM4302502 | FS-250/2 | 20 (2 Lagen) |
SM430500 | FS-500 | 8 |
SM4305002 | FS-500/2 | 16 (2 Lagen) |
SM431000 | FS-1000 | 6 |
SM4310002 | FS-1000/2 | 12 (2 Lagen) |
Das Tablar wurde für das Schütteln (orbital oder linear) von 2D-Beuteln entwickelt. Gummibänder verhindern das Verrutschen der Beutel (z. B. kleinere Blut- und Kryobeuteln). Das Tablar ist kompatibel mit ISF1-Z, ISF4-X, Rack System (SBM/SS-X) und LS-Z Schüttler. Folgende Einwegbeuteln-Grössen von verschiedenen Herstellern können eingesetzt werden:
Bestellnummer | Bezeichnung |
---|---|
105017 | F-Tablar für 2D-Bag mit Arbeitsvolumen 1/5/10L |
Das Tablar wurde für das Schütteln (orbital oder linear) von verschiedene Arten von 2D-Beuteln entwickelt. Das Tablar besteht aus einer Aluminiumgrundplatte mit einem flexiblen Montagesystem, das manuell angepasst werden kann, um verschiedene Kultivierungsbeuteln zu befestigen. Die verstellbaren Montagestangen auf beiden Seiten halten den Kultivierungsbeutel fest. Kleinere Blut und Kryo Beuteln werden durch Gummibänder gesichert. Es ist kompatibel mit ISF1-Z, ISF4-X, Rack System (SBM/SS-X) und LS-Z Schüttler. Das Tablar akzeptiert verschiedene Grössen von Einwegbeuteln:
Besuchen Sie unsere Poster-Galerie und entnehmen Sie weitere Informationen dem Poster "Characterisation of a RSB 20 L.pdf"
Bestellnummer | Bezeichnung |
---|---|
105052 | F-Tablar für 2D-Bag mit Arbeitsvolumen 1/5/10L |
Für eine komfortable Steuerung der Schüttelmaschinen und eine optimale Generierung und Verarbeitung der Schüttelergebnisse wurde die Kuhner Insight Software entwickelt. Die Software ist logisch strukturiert und einfach zu bedienen. Mehr.
Schüttelmaschinen von Kühner sind mit einem CAN-Bus (Controller Area Network) ausgestattet. CAN-USB, CAN-Ethernet, EMI-60 und NET-60 gehören zu den gängigsten Schnittstellen. Mehr.
Ja
Ja, verträgt relative Luftfeuchtigkeit von bis zu 90%.
Mit dem Standardmodell des LS-Z liegt das Maximum der Beladung bei 25kg. Je nach Schüttelparameter (Drehzahl/Durchmesser) kann die Beladung erhöht werden. Bitte kontaktieren Sie uns, wir unterstützen sie gerne.
Ja
Der Lab-Shaker LS-Z kann auf drei Arten eingesetzt werden: als Tischschüttler/Stand-Alone-Gerät, in einem Schüttelinkubator eines anderen Herstellers oder in Kombination mit unserem neuen Kuhner Kelvin+ Inkubator.
Die folgenden Flyer stellt Informationen zu den Maschinen und funktionsspezifische Lösungen bereit.
Kühner Schüttler sind für die Kultivierung von mikrobiellen, pflanzlichen, humanen und tierischen Zellkulturen geeignet. Informationen zu den verschiedenen Anwendungsgebieten und passende Produktempfehlungen für eine optimale Kultivierung finden Sie hier.
