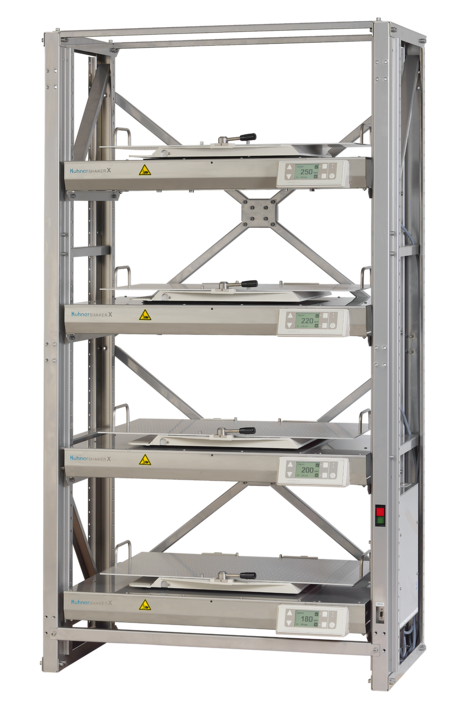

Der Rack-Shaker SBM/SS-X von Kühner ist ein platzsparendes Schüttelmaschinensystem für Klimaräume, Laboratorien und Korridore.
Integriertes Schüttelmaschinensystem aus Gestellrahmen und Schütteleinheiten
Sehr robuster Gestellrahmen
Ideal für Thermokonstanträume, Laboratorien und Korridore
Jede Schütteleinheit besitzt eigenen Direktantrieb
Niedrige Wärmeabgabe aufgrund geringer Energieaufnahme der Antriebe
5 Jahre Garantie
Grosse Schüttelkapazität
Schütteldurchmesser
Performance
Shaking diameter
Dr. Shakers Helpful Hint N°4 erklärt, was der Schüttel-durchmesser ist und wie Sie den Schütteldurchmesser Ihres Laborschüttlers selbst bestimmen können.
Informationen zur Bedeutung des Schütteldurchmessers für biologische
Kultivierungen finden Sie in unserem Shaking Technology Forum: Why is the shaking diameter important?

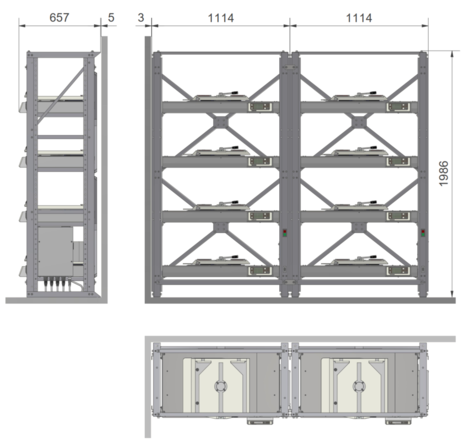

Bis zu vier Schütteleinheiten (SS-X) können in ein Gestellrahmen integriert werden. Diese stabile Konstruktion sorgt für maximale Robustheit und hohe Laufruhe. Das System ist flexibel, es lässt sich an beinahe jeden Raum anpassen und ist sehr einfach zu erweitern. Die Anordnung der Schütteleinheiten lassen sich jederzeit ändern.
Der Rack-Shaker ist ideal geeignet für den Einsatz in Thermokonstanträumen. Das Gestell und die Schütteleinheiten bestehen aus rostfreiem Edelstahl und können problemlos in befeuchteten Klimaräumen eingesetzt werden.
Jede Schütteleinheit besitzt ihren eigenen Kühner-Direktantrieb, wodurch die Schütteldrehzahl für jede Einheit frei wählbar ist. Die sehr geringe Energieaufnahme der Antriebe führt zu einer niedrigen Wärmeabgabe. Dies ist für den Einsatz in Thermokonstanträumen ein entscheidendes Kriterium.
Wir unterziehen alle unsere Schüttelmaschinen vor Auslieferung einem ausführlichen Endtest und schicken die Testprotokolle mit an unsere Kunden.
SBM
| |
102005 (SBM) |
100936 (SEM)* (erfordert SBM) | |
|
|
Gewicht SBM | 54kg |
Gewicht SS-X | 60kg |
Bedienungsmenü | Deutsch, Französisch, Englisch, Spanisch, Italienisch |
Schnittstelle, Standard | CAN-Bus |
Schnittstelle, Option | USB, Ethernet, digital, analog |
Umgebungstemperatur | 0°C bis 60°C |
Leistung, maximal | 240W (4 Maschinen, max. Beschleunigung) |
Leistung, maximal | 480W (dito, mit verstärktem Antrieb) |
Leistung, typisch | 50W (4 Maschinen) |
Technische Änderungen vorbehalten |
110 - 120 V / 50-60 Hz | |
| 95 - 105 V / 50-60 Hz |
Tablar Grösse | F (800x420mm) |
Beladung, maximal | 25kg |
Einstellung, digital | 1 U/min |
Genauigkeit, absolut | ≤ 800 rpm = ± 0.5
U/min |
Zeitschalter | 1s ... 999h |
Beschleunigung | geregelt |
Aktive Bremse | einstellbar |
Stop an Position | einstellbar |
Drehzahl | |
* rund, Ø 12.5mm | 20...500 U/min |
* rund, Ø 25.0mm | 20...400 U/min |
* rund, Ø 50.0mm | 20...300 U/min |
* linear, ↔ 12.5mm | 20...400 U/min |
* linear, ↔ 25.0mm | 20...300 U/min |
* linear, ↔ 50.0 mm | 20…200 U/min |
* änderbar |
Technische Änderungen vorbehalten
Im oberen Bereich des Inkubators können
optional LED-Module für die Kultivierung von phototrophen Organismen integriert
werden. Es besteht die Möglichkeit der Programmierung eines Tag-Nacht-Rhythmus
bzw. unterschiedlicher Lichtintensitäten.

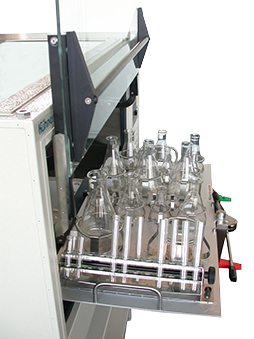

Der Ausziehtisch wurde für die
Kühner-Schüttelmaschinen ISF1-Z, ISF4-X und den Rack-Shaker entwickelt. Die Funktion
eines ausziehbaren Tisches erleichtert das Beladen der Tablare spürbar. Die
speziell entwickelte Technik sorgt für hohe Laufruhe bei hoher Beladung und
gewährleistet das Einstellen von mindestens drei verschiedenen
Schütteldurchmessern.
Mit dem Doppelschütteltisch kann die Schüttelkapazität
auf einfache Weise verdoppelt werden. Der Schütteltisch besteht aus zwei
Ebenen, die jeweils ein Tablar der Größe F aufnehmen können. Die Drehzahl ist bei diesem System auf 200 UPM
begrenzt.
Betreiben Sie Screenings mit einer grossen Anzahl von 50 ml Bioreaktoren (TPP, Falcon etc.) oder Mikrotiterplatten? Möchten Sie auf demselben Schüttler gerne verschiedene Kultivierungsgefässe schütteln und dabei die Zusammenstellung schnell und einfach ändern können? Dann ist der Kühner EPFL-Tisch die optimale Lösung für Sie. Der Schütteltisch hat 5 einzelne Klemmer, so dass 5 verschiedene Spezialhalterungen oder EPFL-Universaltablare festgeklemmt werden können. Durch Öffnen eines Klemmers kann bequem ein einzelner Halter bzw. ein einzelnes Universaltablar aus dem Schüttelinkubator entfernt und unter einer Clean-Bench bearbeitet werden. Alle im Inkubator verbleibenden Halterungen/Tablare werden weiter geschüttelt.
Das EPFL-Universaltablar kann mit Klammern für Erlenmeyerkolben, Schott-Laborflaschen, Reagenzglashalter, Mikrotiterplatten oder kundenspezifischen Haltern ausgestattet werden. Die Neuanordnung dieser Klammern und Halterungen ist schnell und einfach. Das Universaltablar kann auch mit Klebestreifen ausgestattet werden. Klebestreifen werden verwendet, um Schüttelkolben oder andere Gefässe auf Schütteltablaren zu fixieren. Sie bieten eine einfache Handhabung und flexible Positionierung verschiedener Größen und Formen von Schüttelkolben und anderen Behältern.
Für den EPFL-Tisch sind zudem spezielle Halterungen für Mikrotiterplatten, 50 mL Zentrifugenröhrchen (Falcons) und 600 mL Reaktionsgefässe verfügbar.
Anstelle 5 einzelner Halterungen kann auch ein grosses Kühner F-Tablar (800 x 420 mm) auf dem Schütteltisch befestigt werden.
Für die kleineren Schüttler bzw. Schüttelinkubatoren von Kühner sind entsprechend angepasste EPFL-Tische mit 3 oder 4 Klemmern erhältlich (LT-X: 3 Klemmer, LS-Z: 3 oder 4 Klemmer).
EPFL-Tisch
EPFL-Tisch mit unterschiedlicher Beladung
F-Tablar befestigt auf EPFL-Tisch
Einzelner Klemmer
Bestellnummer | Bezeichnung |
---|---|
100125 | Halterung für 24 x 50 ml Zentrifugenröhrchen (TPP, falcon tubes) Halterung ist auf einer Grundplatte montiert |
Bestellnummer | Bezeichnung |
---|---|
104173 | Halterung (Duetz) für 4 Deepwell Mikrotiterplatten (MTP) |
Bestellnummer | Bezeichnung |
---|---|
104104 | Halterung (Duetz) für 12-16 Low-Well MTP oder 4 Deep-Well MTP |
Bestellnummer | Bezeichnung |
---|---|
107322 | EPFL-Tablar Universal kpl. verschiedenartige Halterungen können angebracht werden |
Bestellnummer | Bezeichnung |
---|---|
105186 | Reagenzglashalter für 5x600mL TPP tubes (Pins), |
108226 | Schlauch Set für Halterung 5 x TPP 450ml |
Bestellnummer | Bezeichnung |
---|---|
100633 | Halter für 3 x 600ml Reaktoren |
Mit AerationSystem und FlowCon lassen sich Zell- bzw. Stammzellkultivierungen einfach, schnell und kostengünstig durchzuführen.
Das Kuhner AerationSystem und die Gasmischstation FlowCon ermöglichen es dem Anwender, auch auf Laborschüttlern in Thermokonstanträumen sowie in Schüttelinkubatoren ohne Feuchte- und CO2-Regelung erfolgreich anspruchsvolle und empfindliche Zellkulturprozesse (z.B. mit CHO-, HEK-Zellen…) im Schüttelkolben durchzuführen.
Die FlowCon liefert exakt die gewünschte Gaszusammensetzung und -flussrate, während das AerationSystem (bestehend aus GasDivider und speziellen Kolbenverschlüssen) den Gasstrom befeuchtet und gleichmäßig auf die angeschlossenen Schüttelkolben verteilt. Die Verdunstung aus den Schüttelkolben wird deutlich reduziert, was vor allem bei sehr langen Kultivierungszeiten (wie bei Zellkulturen) relevant ist und zu einer erfolgreichen Kultivierung beiträgt. Ein weiterer Vorteil ist, dass das Öffnen der Inkubatortür die Gaszusammensetzung in den Kolben nicht beeinflusst, wenn sie an das AerationSystem angeschlossen sind.
Mit der Gasmischstation FlowCon lässt sich nicht nur eine erhöhte CO2-Konzentration einstellen, auch eine Erhöhung oder Verringerung der Sauerstoffkonzentration (O2) sowie eine vollständig sauerstofffreie Umgebung durch die Verwendung von Stickstoff (N2) ist möglich. Die Verwendung einer Gasmischstation eröffnet die Möglichkeit, Kultivierungsprozesse mit den unterschiedlichsten Anforderungen durchzuführen, beispielsweise Stammzellkultivierungen (für die Gentherapie oder zur künstlichen Fleischproduktion), die eine Umgebung mit 5% O2 benötigen oder anaerobe Prozesse, die in einer Stickstoffatmosphäre durchgeführt werden.
Der patentierte Kuhner GasDivider befeuchtet den von der FlowCon bereitgestellten, trockenen Gasstrom und verteilt ihn gleichmäßig auf die angeschlossenen Schüttelkolben, unabhängig von der Art des Kolbens, der Länge des Zuluftschlauchs oder dazwischen angeschlossener Filter. Da der GasDivider auf dem Schütteltablar platziert wird, ist der Gasstrom auch gleichzeitig optimal temperiert.
Mit der Option TabCom bietet Kühner seinen
Kunden eine Stromversorgung und Datenleitung direkt auf dem Schütteltisch
integriert an (Buchse, siehe Bilder unten). Die konstruktive Gestaltung der
Kabelführung verhindert das Auftreten von Kabelbrüchen und führt zu einer
sicheren Datenaufnahme. Durch die
flexible Ausgestaltung des TabComs lassen sich online Messsysteme
problemlos integrieren.
IQ-OQ (Installation Qualification and
Operation Qualification) ist eine Geräte-Qualifizierung im Rahmen der
GMP-Richtlinien. Die Kühner AG führt Gerätequalifizierungen für ihre
Schüttelmaschinen durch und liefert dem Kunden sämtliche notwendige
Dokumentationen inklusive Zertifikate. Selbstverständlich bietet Kühner auch
den Service an, die IQ-OQ vor Ort beim Kunden durchzuführen.
Auf dem Universaltablar können je nach Bedarf verschiedenartige Halterungen angebracht werden, was den Einsatz von unterschiedlichen Gefäßen ermöglicht. Halteklammern für Erlenmeyerkolben, Reagenzglashalter, Nicht schwenkbare Halter, Mikrotiterplattenhalter oder speziell angefertigte Halterungssysteme sind einsetzbar. Mit wenigen Handgriffen kann die Anordnung von Halterungen und Gefäßen bei wechselnden Anforderungen verändert werden.
Bestellnummer | Bezeichnung |
---|---|
102212 | Universaltablar FU (800 x 420 mm) |
101422 | Halteklammer U-2500 für Ultra Yield Kolben von Thomson |
Universaltablar FU mit 8x Ultra Yield Kolben (2500 mL) von Thomson
Für das Schütteln von grossen Erlenmeyerkolben ist ein Spezial-Universaltablar in der Grösse F (800x420mm) erhältlich.
Es ist ideal für den Einsatz im Bereich der Zellkultur. Dieses Tablar ermöglicht das parallele Schütteln von 7 x 3L-Corning Fernbachkolben oder 7 x 5L-Thomson Optimum Growth
Kolben bei einem maximalen Schütteldurchmesser von 50mm. Das FUM-V
Spezial-Universaltablar hat keine Griffe und ist an der Unterseite mit
einer V-Halterung ausgestattet, welche das Tablar über den
Klemmmechanismus hebt und so eine grössere Nutzfläche für Kolben bietet.
Die entsprechenden Halteklammern sind separat zu bestellen (Bestellnummer: 101425).
Bestellnummer | Bezeichnung |
---|---|
100546 | Spezial-Universaltablar, FUM-V mit V-Halterung |
101425 | Halteklammer U-3000F für Fernbachkolben: 1 x 5L-Thomson Kolben oder 1 x 3L-Corning Fernbachkolben |
Dieses Tablar hat die spezielle Eigenschaft, dass es inklusive Klammern für Erlenmeyerkolben vertrieben wird. Die Klammern werden mit Nieten unlösbar an das Tablar befestigt, dies sorgt für ein Höchstmass an Stabilität. Im Gegensatz zum Universaltablar sind hier mehr Klammern pro Tablar angebracht.
Bestellnummer | Bezeichnung | Anzahl Klammern |
---|---|---|
101557 | F-25 ml | 153 |
101558 | F-50 ml | 100 |
101559 | F-100 ml | 74 |
101560 | F-125 ml | 60 |
101561 | F-150 ml | 60 |
101562 | F-200 ml | 40 |
101563 | F-250 ml | 40 |
101564 | F-300 ml | 30 |
101565 | F-500 ml | 26 |
101566 | F-1000 ml | 16 |
101567 | F-1500 ml | 12 |
101567 | F-2000 ml | 9 |
106226 | F-2500U | 8 |
101569 | F-3000 ml | 8 |
101570 | F-4000 ml | 5 |
101571 | F-5000 ml | 4 |
Speziell für Mikrotiterplatten hat Kühner ein eigenes Tablar entwickelt. Die Bestückung des Tablars mit Mikrotiterplatten geschieht durch eine einfache Bedienung zweier Hebel an der Front des Tablars mit denen man alle Mikrotiterplatten auf einmal lösen und klemmen kann. Unterschiedliche Tablarhöhen (22, 47 und 77 mm) ermöglichen das Stapeln von bis zu vier Mikrotiterplatten übereinander. Das Tablar ist für sämtliche Well-Formate (Deep-Well, Low-Well und 24-, 48- & 96-Well) geeignet.
Bestellnummer | Bezeichnung | Anzahl Mikrotiterplatten |
---|---|---|
104900 | F-MT.22 | 24 bis 48 |
104894 | F-MT.47 | 24 bis 96 |
104898 | F-MT.77 | 24 bis 144 |
Kühner
hat ein neues Tablar für Mikrotiterplatten entwickelt, welches an den Längsseiten
mit Federn ausgestattet ist. Dieser Halterungstyp gewährleistet eine angenehme
Handhabung, da jede Mikrotiterplatte einzeln befestigt ist und vom Tablar
gelöst werden kann.
Dieses
Mikrotiterplatten-Tablar eignet sich besonders für die spezielle Halterung für Deep Well-Mikrotiterplatten mit Filterdeckel.
Bestellnummer | Bezeichnung | Anzahl Mikrotiterplatten |
---|---|---|
104825 | F-Tablar (800x420mm) für Deepwell- oder Mikrotiterplatten | 1-24 |
F-Tablar (800 x 420 mm)
Das neue Tablar (F-V5000/7) ermöglicht das Schütteln von 7 x 3L/5L Corning oder 7 x 5L Thomson Optimum Kolben und ist somit ideal für die Zellkultivierung. Die Kolben werden durch Stifte gehalten und können einfach auf dem Tablar platziert werden.
Bei der Entwicklung wurde besonders auf die gute Reinigbarkeit des Tablars und eine effiziente Handhabung Wert gelegt.
Bestellnummer | Bezeichnung |
---|---|
104956 | F-V5000/7 |
Das Tablar wird mit einer Gummimatte aus Moosgummi flächendeckend überzogen. Ein solches Tablar wird zum Schütteln von besonderen Gefässen bei langsamer Drehzahl eingesetzt (z.B. Blutbeutel, ...).
Bestellnummer | Bezeichnung |
---|---|
105311 | Gummimatte Typ FG (800 x 420 mm) |
Das Tablar mit Klebestreifen ist besonders geeignet für Gefässe, die bei
niedrigen Drehzahlen (<200 UPM) geschüttelt werden. Es eignet sich
für den Einsatz verschiedener Kolbengrössen. Die Kolben werden direkt
auf den Klebestreifen befestigt, andere Halterungen sind dabei nicht
erforderlich. Die Streifen sind einzeln oder vormontiert auf einem
Tablar erhältlich. Das F-Tablar ist mit acht Streifen ausstattbar.
Bestellnummer | Bezeichnung |
---|---|
105200 | F-Tablar mit 8 Klebestreifen (klar) |
105194 | 1 Klebestreifen: 385 x 85 x 3 mm (klar) |
Bestellnummer | Bezeichnung |
---|---|
100531 | F-Tablar mit 8 Klebestreifen (klar) |
105220 | F-Tablar mit 2 grosse Klebestreifen (klar) |
105194 | 1 Klebestreifen: 385 x 85 x 3 mm (klar) |
105196 | 1 grosser Klebestreifen: 395 x 385 x 3 mm (klar) |
Dieses Tablar besteht aus zwei Schüttel-Ebenen und ermöglicht
eine Verdoppelung der Kapazität. Das
obere Tablar ist abnehmbar.
Die Schüttelgeschwindigkeit ist jedoch reduziert.
Bestellnummer | Bezeichnung |
---|---|
102217 | zwei FU Tablare mit 180mm Abstand (mit Löcher) |
102218 |
zwei F Tablare mit 180mm Abstand (ohne Löcher für Klebestreifen / Gummimatten) |
102219 | zwei FU Tablare mit 200mm Abstand (mit Löcher) |
102220 |
zwei F Tablare mit 200mm Abstand (ohne Löcher für Klebestreifen / Gummimatten) |
Für hohe Gefässe hat Kühner ein Tablar mit Aufbausystem entwickelt. Das Grundtablar, ausgestattet mit einer Gummimatte, ist mit vier Eckpfosten versehen. Das F-Tablar verfügt über sechs Querträger. Die Querträger funktionieren wie Klemmen, durch die hohe Gefäße sicher fixiert werden.
Bestellnummer | Bezeichnung | Anzahl Längsträger |
---|---|---|
106134 | Tablar FA mit Gummi und 6 Querträger | 2 |
Auch für das Schütteln von Scheidetrichtern hat Kühner ein eigenes
Tablar mit Aufbausystem entwickelt. Das Tablar überzeugt durch seine
Flexibilität in der variierenden Anzahl und Grösse von Scheidetrichtern.
Das System verfügt über zwei Lagen, womit die Kapazität verdoppelt
werden kann. Verschiebbare Halterklammerstangen ermöglichen ein
einfaches Montieren der Scheidetrichter.
Bestellnummer | Bezeichnung | Anzahl Scheidetrichter |
---|---|---|
SM430250 | FS-250 | 10 |
SM4302502 | FS-250/2 | 20 (2 Lagen) |
SM430500 | FS-500 | 8 |
SM4305002 | FS-500/2 | 16 (2 Lagen) |
SM431000 | FS-1000 | 6 |
SM4310002 | FS-1000/2 | 12 (2 Lagen) |
Das Tablar wurde für das Schütteln (orbital oder linear) von 2D-Beuteln entwickelt. Gummibänder verhindern das Verrutschen der Beutel (z. B. kleinere Blut- und Kryobeuteln). Das Tablar ist kompatibel mit ISF1-Z, ISF4-X, Rack System (SBM/SS-X) und LS-Z Schüttler. Folgende Einwegbeuteln-Grössen von verschiedenen Herstellern können eingesetzt werden:
Bestellnummer | Bezeichnung |
---|---|
105017 | F-Tablar für 2D-Bag mit Arbeitsvolumen 1/5/10L |
Das Tablar wurde für das Schütteln (orbital oder linear) von verschiedene Arten von 2D-Beuteln entwickelt. Das Tablar besteht aus einer Aluminiumgrundplatte mit einem flexiblen Montagesystem, das manuell angepasst werden kann, um verschiedene Kultivierungsbeuteln zu befestigen. Die verstellbaren Montagestangen auf beiden Seiten halten den Kultivierungsbeutel fest. Kleinere Blut und Kryo Beuteln werden durch Gummibänder gesichert. Es ist kompatibel mit ISF1-Z, ISF4-X, Rack System (SBM/SS-X) und LS-Z Schüttler. Das Tablar akzeptiert verschiedene Grössen von Einwegbeuteln:
Besuchen Sie unsere Poster-Galerie und entnehmen Sie weitere Informationen dem Poster "Characterisation of a RSB 20 L.pdf"
Bestellnummer | Bezeichnung |
---|---|
105052 | F-Tablar für 2D-Bag mit Arbeitsvolumen 1/5/10L |
Für eine komfortable Steuerung der Schüttelmaschinen und eine optimale Generierung und Verarbeitung der Schüttelergebnisse wurde die Kuhner Insight Software entwickelt. Die Software ist logisch strukturiert und einfach zu bedienen. Mehr.
Schüttelmaschinen von Kühner sind mit einem CAN-Bus (Controller Area Network) ausgestattet. CAN-USB, CAN-Ethernet, EMI-60 und NET-60 gehören zu den gängigsten Schnittstellen. Mehr.
Der Rack-Shaker kann erweiternd mit einem Einlegeboden ausgestattet werden. Dieser wird mit vier Schrauben auf einfache Weise oberhalb des Schüttelgutes befestigt. Der Einlegeboden eignet sich beispielsweise für die Kultivierung in Petrischalen (statische Kulturen).
Bestellnummer | Bezeichnung |
---|---|
SMX1672
| Einlegeboden für SBM/SS-X |
Ja
Die Basis für das Rack-System bildet das SBM (System Basismodul). Für den Ausbau eines weiteren Systems muss das SEM (System Erweiterungsmodul) bestellt werden. Für jeden weiteren Anbau müssen SEM bestellt werden.
Ja, Schütteldurchmesser und Schütteldrehzahl sind jeweils individuell einstellbar.
Ja
Ja, es gibt 37 mögliche Positionen.
Ja
Ja
Die folgenden Flyer stellt Informationen zu den Maschinen und funktionsspezifische Lösungen bereit.
Kühner Schüttler sind für die Kultivierung von mikrobiellen, pflanzlichen, humanen und tierischen Zellkulturen geeignet. Informationen zu den verschiedenen Anwendungsgebieten und passende Produktempfehlungen für eine optimale Kultivierung finden Sie hier.
