Der neue

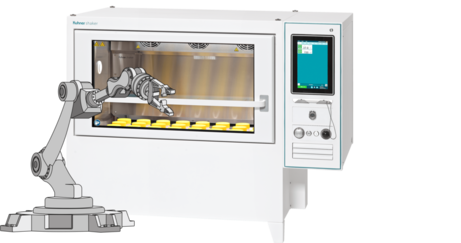

ISF1-Z Basic Beluga wurde auf Kundenwunsch maßgeschneidert entwickelt und speziell an
die Anforderungen automatisierter Laborsysteme angepasst. So kann der
Roboterarm eines Laborroboters bzw. eines Liquid Handling Systems dank des
großzügig dimensionierten Innenraums problemlos in den Schüttelinkubator
hineingreifen und jedes beliebige Schüttelgefäß vom Tablar nehmen.
Zudem verfügt der ISF1-Z Basic Beluga über die beiden Optionen ‚Automatische Tür‘ und das von Kühner neu entwickelte Tablarpositionierungssystem (Kuhner TPS+), welche ideal geeignet sind für automatisierte Anwendungen. Der ISF1-Z Basic Beluga kann daher für viele verschiedene automatisierte Prozesse genutzt werden, beispielsweise zum Screenen von Zellbanken, in der Medienentwicklung oder in der Analytik.
Ein
Hauptmerkmal für die erfolgreiche Integration von Schüttelinkubatoren in
automatisierte Bioprozesse ist eine zuverlässige, exakte Stopp-Position des Schütteltablars.
Kühner Schüttler verfügen über 48 Stopp-Positionen, die über das MMI-Display
oder die Kuhner Insight Software programmiert werden können. Diese Funktion ist
bei unserem Kuhner Direktantrieb serienmäßig. Die Positionierung und
Arretierung dieses Tablarpositionierungssystems (TPS) arbeitet rein magnetisch,
also ohne mechanische Verschleissteile, wodurch die Maschine absolut wartungsfrei
ist. Der ISF1-Z Basic Beluga verfügt über das erweiterte Tablarpositionierungssystem
TPS+, das dem Standard-TPS ähnelt, aber eine der 48 Positionen ist ein exakter
Stopp mit einer integrierte Alarmfunktion, falls der Schütteltisch nicht ganz
korrekt ausgerichtet ist. Dies ist für automatisierte bzw. robotergestützte
Anwendungen von entscheidender Bedeutung.
Bitte kontaktieren Sie unser Expertenteam bei Fragen oder falls Sie weitere Informationen wünschen:
Unabhängig davon, welches Bus-System
Ihr Monitoring-System verwendet, unsere flexible NET-60-Schnittstelle verbindet
alle gängigen Bus-Systeme mit dem internen CAN-Bus des Kühner Shakers. Weitere
Informationen zu den Schnittstellen finden Sie in unserer Rubrik Kühner
Technologie.
Zusätzlich zu den
Standardschnittstellen wurde der ISF1-Z Basic Beluga um Optokoppler-Module
erweitert. Dies ermöglicht eine höhere Anzahl von Ein- und Ausgangssignalen,
was deutlich spezifischere Interaktionen ermöglicht. Hierfür steht ein
modifizierter D-Sub-Stecker auf der Rückseite des Schüttelinkubators zur
Verfügung. Die zusätzlichen Ein- und Ausgangssignale erhöhen die
Anwendersicherheit beim Umgang mit dem automatisierten System.
Der verbesserte,
wartungsfreie Direktantrieb der ISF1-Z Serie ist stärker, langlebiger und
ermöglicht höhere Schüttelfrequenzen. Er besitzt eine präzise Drehzahlregelung
und hat einen geringen Energiebedarf, selbst bei hohen Schüttelfrequenzen.
Kühners Direktantrieb sowie der neu konstruierte Schütteltisch ermöglichen
jederzeit eine einfache und schnelle Änderung des Schütteldurchmessers. Es sind
verschiedene, fest vorgegebene Schütteldurchmesser (3, 6, 9, 12.5, 19, 25, 50,
70 mm) verfügbar. Zudem ist eine stufenlose Einstellung des
Schütteldurchmessers möglich.
Wir unterziehen alle unsere Schüttelmaschinen vor Auslieferung einem ausführlichen Endtest und schicken die Testprotokolle mit an unsere Kunden. Alle Komponenten des ISF1-Z Basic Beluga sind auf Zuverlässigkeit und Langlebigkeit ausgelegt. Aufgrund dieses nachhaltigen Qualitätsanspruchs gewährt Kühner fünf Jahre Garantie auf ihre Schüttelmaschinen und Inkubatoren.
Dr. Shakers Helpful Hint N°4 erklärt, was der Schütteldurchmesser ist und wie Sie den Schütteldurchmesser Ihres Laborschüttlers selbst bestimmen können.
Informationen zur Bedeutung des Schütteldurchmessers für biologische Kultivierungen finden Sie in unserem Shaking Technology Forum: Why is the shaking diameter important?
Einheit | ISF1-Z(C) Basic | |
Leistungsaufnahme, typisch | W | ca. 220 |
Leistungsaufnahme, maximal | W | ca. 1000 |
Gasvolumen | L | 555 |
Gewicht | kg | 257 |
Beleuchtung | Typ | LED |
Sprachen Bedienungsmenü MMI |
| DE, FR, EN, IT, ES |
Sprachen Bedienungsmenü Insight |
| EN |
Schnittstelle, Standard |
| CAN-Bus |
Schnittstellen, optional |
| USB, Ethernet, digital, analog |
Umgebungstemperatur | °C | 10 - 35 |
Kabeldurchführungsöffnung | mm | 40 |
Abmessungen (L x T x H) | mm | 1288 x 860 x 1021 |
Material Innenraum |
| rostfreier Edelstahl |
Material Außen |
| lackierter Edelstahl |
Nutzhöhe ab Schütteltablar | mm | 705 |
Türglass und -rahmen | - |
Einheit | ISF1-Z(C) Basic | |
Kühlung | ja/nein | nein |
Temperatur, Minimum | °C | RT + 10 |
Temperatur, Maximum | °C | 80 (60 mit CO2) |
Einstellung, digital | °C | <0.1 |
Temperaturverteilung bei 37 °C/85% r.F. | ± °C | < 0.20 |
Heizleistung (elektrisch) | W | 800 (Widerstand) |
Kühlleistung (elektrisch) | W | - |
Prinzip des Fühlers | Typ | Pt-100 |
Luftumwälzung | m3 / h | 570 |
Einheit | ISF1-Z(C) Basic | |
CO2, maximal | % | 20 |
CO2, minimal | % | 0 |
Genauigkeit, absolut | ± % | 0.40 bei 5 % CO2 |
Temperaturbereich | °C | bis 60 |
CO2-Anschluss | bar | max. 2 bar Überdruck |
Prinzip des Fühlers | Typ | Infrarot |
Einheit | ISF1-Z(C) Basic | |
Motor | Typ | Direktantrieb |
Schütteldurchmesser (anpassbar, alles inkl.) | mm | 3/6/9/12.5/19/25/50/70 |
Schüttelbewegung | Typ | orbital |
Schüttelfrequenzbereich bei Ø 12,5 mm | U/min | 0/ 20 - 500 |
Schüttelfrequenzbereich bei Ø 25 mm | U/min | 0/ 20 - 400 |
Schüttelfrequenzbereich bei Ø 50 mm | U/min | 0/ 20 - 300 |
Schüttelfrequenzbereich bei Ø 70 mm | U/min | 0/ 20 - 250 |
Tablargrösse, maximal | mm | F (800 x 420 mm) |
Beladung, maximal | kg | 25 (bis zu 60**) |
Einstellung, digital | U/min | 1 |
Genauigkeit, absolut | ± U/min | 0,5 |
Zeitschalter | s:h | 1 s - 999 h |
Beschleunigung |
| geregelt |
Aktive Bremse |
| einstellbar |
Stopp an Position |
| ja |
Leistung des Standardmotors (EM-Z /
EM-Z (HP/HS)) | W | 70 / 140 |
*abhänging von Schüttelfrequenz und -durchmesser (Spezifikationstabelle erhältlich) ** High Speed Spezifische technische Daten für 3mm / 1000 U/min unter Optionen Technische Änderungen vorbehalten | ||
Technische Änderungen vorbehalten
Auf dem Universaltablar können je nach Bedarf verschiedenartige Halterungen angebracht werden, was den Einsatz von unterschiedlichen Gefäßen ermöglicht. Halteklammern für Erlenmeyerkolben, Reagenzglashalter, Nicht schwenkbare Halter, Mikrotiterplattenhalter oder speziell angefertigte Halterungssysteme sind einsetzbar. Mit wenigen Handgriffen kann die Anordnung von Halterungen und Gefäßen bei wechselnden Anforderungen verändert werden.
Bestellnummer | Bezeichnung |
|---|---|
102212 | Universaltablar FU (800 x 420 mm) |
101422 | Halteklammer U-2500 für Ultra Yield Kolben von Thomson |
Universaltablar FU mit 8x Ultra Yield Kolben (2500 mL) von Thomson
Für das Schütteln von grossen Erlenmeyerkolben ist ein Spezial-Universaltablar in der Grösse F (800x420mm) erhältlich.
Es ist ideal für den Einsatz im Bereich der Zellkultur. Dieses Tablar ermöglicht das parallele Schütteln von 7 x 3L-Corning Fernbachkolben oder 7 x 5L-Thomson Optimum Growth
Kolben bei einem maximalen Schütteldurchmesser von 50mm. Das FUM-V
Spezial-Universaltablar hat keine Griffe und ist an der Unterseite mit
einer V-Halterung ausgestattet, welche das Tablar über den
Klemmmechanismus hebt und so eine grössere Nutzfläche für Kolben bietet.
Die entsprechenden Halteklammern sind separat zu bestellen (Bestellnummer: 101425).
Bestellnummer | Bezeichnung |
|---|---|
100546 | Spezial-Universaltablar, FUM-V mit V-Halterung |
101425 | Halteklammer U-3000F für Fernbachkolben: 1 x 5L-Thomson Kolben oder 1 x 3L-Corning Fernbachkolben |
Dieses Tablar hat die spezielle Eigenschaft, dass es inklusive Klammern für Erlenmeyerkolben vertrieben wird. Die Klammern werden mit Nieten unlösbar an das Tablar befestigt, dies sorgt für ein Höchstmass an Stabilität. Im Gegensatz zum Universaltablar sind hier mehr Klammern pro Tablar angebracht.
Bestellnummer | Bezeichnung | Anzahl Klammern |
|---|---|---|
101557 | F-25 ml | 153 |
101558 | F-50 ml | 100 |
101559 | F-100 ml | 74 |
101560 | F-125 ml | 60 |
101561 | F-150 ml | 60 |
101562 | F-200 ml | 40 |
101563 | F-250 ml | 40 |
101564 | F-300 ml | 30 |
101565 | F-500 ml | 26 |
101566 | F-1000 ml | 16 |
101567 | F-1500 ml | 12 |
101568 | F-2000 ml | 9 |
106226 | F-2500U | 8 |
101569 | F-3000 ml | 8 |
101570 | F-4000 ml | 5 |
101571 | F-5000 ml | 4 |
Das neue Tablar (F-V5000/7) ermöglicht das Schütteln von 7 x 3L/5L Corning oder 7 x 5L Thomson Optimum Kolben und ist somit ideal für die Zellkultivierung. Die Kolben werden durch Stifte gehalten und können einfach auf dem Tablar platziert werden.
Bei der Entwicklung wurde besonders auf die gute Reinigbarkeit des Tablars und eine effiziente Handhabung Wert gelegt.
Bestellnummer | Bezeichnung |
|---|---|
104956 | F-V5000/7 |
Das Tablar wird mit einer Gummimatte aus Moosgummi flächendeckend überzogen. Ein solches Tablar wird zum Schütteln von besonderen Gefässen bei langsamer Drehzahl eingesetzt (z.B. Blutbeutel, ...).
Bestellnummer | Bezeichnung |
|---|---|
105311 | Gummimatte Typ FG (800 x 420 mm) |
Das Tablar mit Klebestreifen ist besonders geeignet für Gefässe, die bei
niedrigen Drehzahlen (<200 UPM) geschüttelt werden. Es eignet sich
für den Einsatz verschiedener Kolbengrössen. Die Kolben werden direkt
auf den Klebestreifen befestigt, andere Halterungen sind dabei nicht
erforderlich. Die Streifen sind einzeln oder vormontiert auf einem
Tablar erhältlich. Das F-Tablar ist mit acht Streifen ausstattbar.
Bestellnummer | Bezeichnung |
|---|---|
105200 | F-Tablar mit 8 Klebestreifen (klar) |
105194 | 1 Klebestreifen: 385 x 85 x 3 mm (klar) |
Bestellnummer | Bezeichnung |
|---|---|
100531 | F-Tablar mit 8 Klebestreifen (klar) |
105220 | F-Tablar mit 2 grosse Klebestreifen (klar) |
105194 | 1 Klebestreifen: 385 x 85 x 3 mm (klar) |
105196 | 1 grosser Klebestreifen: 395 x 385 x 3 mm (klar) |
Dieses Tablar besteht aus zwei Schüttel-Ebenen und ermöglicht
eine Verdoppelung der Kapazität. Das
obere Tablar ist abnehmbar.
Die Schüttelgeschwindigkeit ist jedoch reduziert.
Bestellnummer | Bezeichnung |
|---|---|
102217 | zwei FU Tablare mit 180mm Abstand (mit Löcher) |
102218 | zwei F Tablare mit 180mm Abstand |
102219 | zwei FU Tablare mit 200mm Abstand (mit Löcher) |
102220 | zwei F Tablare mit 200mm Abstand (ohne Löcher für Klebestreifen / Gummimatten) |
Für hohe Gefässe hat Kühner ein Tablar mit Aufbausystem entwickelt. Das Grundtablar, ausgestattet mit einer Gummimatte, ist mit vier Eckpfosten versehen. Das F-Tablar verfügt über sechs Querträger. Die Querträger funktionieren wie Klemmen, durch die hohe Gefäße sicher fixiert werden.
Bestellnummer | Bezeichnung | Anzahl Längsträger |
|---|---|---|
106134 | Tablar FA mit Gummi und 6 Querträger | 2 |
Das Tablar wurde für das Schütteln (orbital oder linear) von 2D-Beuteln entwickelt. Gummibänder verhindern das Verrutschen der Beutel (z. B. kleinere Blut- und Kryobeuteln). Das Tablar ist kompatibel mit ISF1-Z, ISF4-X, Rack System (SBM/SS-X) und LS-Z Schüttler. Folgende Einwegbeuteln-Grössen von verschiedenen Herstellern können eingesetzt werden:
Bestellnummer | Bezeichnung |
|---|---|
105017 | F-Tablar für 2D-Bag mit Arbeitsvolumen 1/5/10L |
Das Tablar wurde für das Schütteln (orbital oder linear) von verschiedene Arten von 2D-Beuteln entwickelt. Das Tablar besteht aus einer Aluminiumgrundplatte mit einem flexiblen Montagesystem, das manuell angepasst werden kann, um verschiedene Kultivierungsbeuteln zu befestigen. Die verstellbaren Montagestangen auf beiden Seiten halten den Kultivierungsbeutel fest. Kleinere Blut und Kryo Beuteln werden durch Gummibänder gesichert. Es ist kompatibel mit ISF1-Z, ISF4-X, Rack System (SBM/SS-X) und LS-Z Schüttler. Das Tablar akzeptiert verschiedene Grössen von Einwegbeuteln:
Besuchen Sie unsere Poster-Galerie und entnehmen Sie weitere Informationen dem Poster "Characterisation of a RSB 20 L.pdf"
Bestellnummer | Bezeichnung |
|---|---|
105052 | F-Tablar für 2D-Bag mit Arbeitsvolumen 1/5/10L |
Der Universal Stapeladapter eignet sich ideal, um andere Geräte auf einer ISF1-X/Z Inkubations-Schüttler zu stapeln und stellt eine zusätzliche Arbeitsfläche zur Verfügung. Schaffen Sie mit dem Universal Stapeladapter mehr Platz in Ihrem Labor.
Bestellnummer | Bezeichnung |
|---|---|
105873 | Universal Stapeladapter auf ISF1-X/Z |
Für eine komfortable Steuerung der Schüttelmaschinen und eine optimale Generierung und Verarbeitung der Schüttelergebnisse wurde die Kuhner Insight Software entwickelt. Die Software ist logisch strukturiert und einfach zu bedienen. Mehr.
Schüttelmaschinen von Kühner sind mit einem CAN-Bus (Controller Area Network) ausgestattet. CAN-USB, CAN-Ethernet, EMI-60 und NET-60 gehören zu den gängigsten Schnittstellen. Mehr.
Für den ISF1-Z Schüttler ist neu eine Lichtschutzblende erhältlich, welche den Eintritt von Strahlung in den Innenraum des Inkubators verhindert. Lichtempfindliche Medien werden von UV-Strahlung sowie künstlichem und/oder Tageslicht geschützt. Diese Blende wird vor dem Inkubatorfenster einfach platziert. Ein Prüfen der Kulturen geschieht durch Anheben der Lichtschutzblende, ohne dass die Tür geöffnet werden muss. Wird die Blende nicht mehr benötigt, kann sie leicht entfernt werden.
Weitere Informationen im Kuhner EquipNote "Light protection for Kuhner incubators".
Bestellnummer | Bezeichnung |
|---|---|
102302 | Lichtschutzblende für ISF1-Z |
Sehen Sie sich das folgende Video an und erfahren Sie, warum der ISF1-Z Basic Beluga optimal für automatisierte Prozesse geeignet ist.
