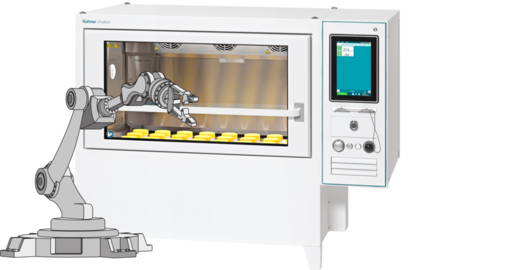

Incubateur agité ISF1-Z Beluga

Incubateur agité ISF1-Z Beluga
Aperçu
Description
Caractéristiques techniques
Accessoires
Science
Vidéos
PDF

Incubateur agité ISF1-Z Basic Beluga avec 50% d’espace libre en plus et donc parfaitement adapté à l’automatisation

Le nouveau ISF1-Z Basic Beluga ajouté à notre gamme était à l'origine un projet personnalisé spécialement conçu pour les systèmes automatisés et robotisés. Un bras robotique peut pénétrer dans la chambre, dont l’espace intérieur est généreux, et saisir n’importe quelle cuve sur le plateau.

L’incubateur agité comprend également les deux options de porte automatique ainsi que le nouveau système de positionnement des plateaux Kuhner (Kuhner TPS+ ) parfaitement adaptés aux applications robotiques. L’ISF1-Z Basic Beluga peut être intégré dans de nombreux domaines d’automatisation, comme le criblage d’une lignée cellulaire optimale, le développement de milieux ou les applications analytiques.

Icon Automation
Icon TPS+
Icon Automatic door
50% more headspace
ISF1-Z Beluga

Système de positionnement des plateaux TPS +

Arrêt dans une position définie

Pour intégrer un incubateur agité dans des bioprocédés automatisés, il est essentiel que la table d'agitation ait une position d’arrêt exacte et fiable. Les agitateurs Kuhner disposent de 48 points d'arrêt possibles, qui peuvent être programmés par l’affichage HMI ou le logiciel Kuhner Insight. Cette fonction est standard avec l’entraînement direct Kuhner. Le système de positionnement des plateaux (Tray Positioning System TPS) est basé sur un verrouillage magnétique et ne nécessite aucun entretien. L’ISF1-Z Basic Beluga est équipé du système avancé TPS+, similaire au TPS, mais l'une des 48 positions est un arrêt exact et dispose d'une fonction d'alarme en cas de désalignement. Cela est essentiel pour les applications automatisées ou robotiques.

Expert ISF1-Z Basic Beluga

Pour plus d’informations, n’hésitez pas à contacter notre équipe d’experts à cette adresse:

automation@kuhner.com


Interfaces

Rester connecté

Indépendamment du système bus utilisé par votre système de contrôle, notre interface flexible NET-60 connecte tous les systèmes bus conventionnels au bus CAN interne de l’agitateur Kuhner. Vous trouverez plus d'informations sur les interfaces dans notre section Technologie Kuhner.


Connectivités spécifiques

Signaux d'entrée et de sortie supplémentaires

En plus des interfaces standards, nous avons ajouté au Beluga des modules optocoupleurs. Cela permet d'augmenter le nombre de signaux d'entrée et de sortie et ainsi des interactions bien plus spécifiques. Un connecteur D-Sub modifié à l'arrière de l'incubateur agité est disponible à cet effet. Avec les signaux d'entrée et de sortie supplémentaires, la sécurité de l'utilisateur lors de la manipulation du système automatisé est augmentée.



Qualité

Fiabilité de la technologie Kuhner

L’entraînement direct sans entretien de la série ISF1-Z est plus puissant, permet des vitesses d’agitation plus élevées et a une durée de vie plus longue que jamais. Il garantit un contrôle précis et une faible consommation d'énergie/dissipation de chaleur même à des vitesses élevées. Le système d’entraînement direct Kuhner et la nouvelle table d’agitation permettent de changer le diamètre d’agitation à tout moment, rapidement et facilement. Différents diamètres d’agitation fixes sont disponibles (3, 6, 9, 12,5, 19, 25, 50, 70 mm) et un ajustement continu est possible en option.

Nous soumettons toutes nos machines à un test final exigeant avant la livraison et envoyons les protocoles de test à nos clients. Tous les composants de l’ISF1-Z Basic Beluga sont conçus pour assurer durabilité et fiabilité. Un agitateur Kuhner est le choix d’un investissement rentable dans la qualité assorti d’une garantie de cinq ans.

5 year's of warranty

Diamètre d’agitation

Le N°4 des astuces utiles du Dr. Shaker explique ce qu’est le diamètre d’agitation et comment determiner celui de votre agitateur de laboratoire.

Vous trouverez des informations sur l’importance du diamètre d’agitation pour les cultures biologiques dans notre Forum Shaking Technology ici: Pourquoi le diamètre d’agitation est-il important?

Dr. Shaker

Caractéristiques techniques

Machine


Unité

ISF1-Z(C) Basic

Consommation électrique typique

W

environ 220

Consommation électrique maxi.

W

environ 1000

Volume du gaz d’incubation

L

555

Poids

kg

257

Éclairage

type

LED

Menu MMI


DE, FR, EN, IT, ES

Menu Insight


EN

Interface, standard


Bus CAN

Interface, optionnelle


USB, Ethernet, numérique, analogique

Température ambiante

°C

10 - 35

Port de passage de câble

mm

40

Dimensions (L x P x H)

mm

1288 x 860 x 771

Matériau de la chambre d’incubation


acier inoxydable

Matériau de la chambre extérieure


acier inoxydable peint

Hauteur utile au-dessus du plateau de l’agitateur

mm

705

Vitre et cadre de la porte


-

Dimensions (en mm)

ISF1-Z Basic Beluga dimensions (in mm)

Température


Unité

ISF1-Z(C) Basic)

Refroidissement

oui/non

non

Température minimale

°C

RT + 10

Température maximale

°C

80 (60 avec CO2)

Répartition de la température à 37 °C/85 % HR

± °C

< 0.20

Puissance de chauffage

W

800 (résistance)

Puissance de refroidissement

W

-

Principe du capteur de température

type

Pt-100

Circulation des gaz

m3 / h

570

CO₂


Unité

ISF1-Z Basic

CO2 maxi.

%

20

CO2 mini.

%

0

Précision absolue

± %

0,40 à 5 % CO2

Plage de température

°C

jusqu’à 60

Alimentation en CO2

bar

maxi. 2 bar de surpression

Principe du capteur

type

Infrarouge

Contrôle de l’agitation


Unité

ISF1-Z Basic

Moteur

type

entraînement direct

Diamètre d’agitation (réglable par l’utilisateur, tout inclus)

mm

3/6/9/12.5/19/25/50/70
(0 - 70 mm, en continu)

Mouvement d’agitation

type

orbital

Plage de fréquence d’agitation à 12,5 mm

tr/min

0/20 - 500

Plage de fréquence d’agitation à 25 mm

tr/min

0/20 - 400

Plage de fréquence d’agitation à 50 mm

tr/min

0/20 - 300

Plage de fréquence d’agitation à 70 mm

tr/min

0/20 - 250

Taille maxi. du plateau

mm

F (800 x 420 mm)

Chargement maximal

kg

25 (jusqu’à 60**)

Réglage, numérique

tr/min

1

Précision absolue

± tr/min

0,5

Temporisation

s:h

1 s - 999 h

Accélération


contrôlée

Frein actif


réglable

Arrêt en position


oui

Puissance du moteur standard
(EM-Z / EM-Z (HP/HS))

W

70 / 140

* dépend de la vitesse d’agitation et du diamètre (fiche technique disponible)
** Haute vitesse
Données techniques spécifiques pour 3 mm/1 000 tr/min sous options
Caractéristiques techniques sujettes à modification

Caractéristiques techniques sujettes à modification

Accessoires disponibles

Connaissez-vous cet accessoire ?

Vous avez besoin de plus d’espace dans votre laboratoire ? Notre kit de superposition et notre kit de superposition universel sont là.


Plateau universel

Les plateaux universels sont compatibles avec les tulipes pour Erlenmeyers, les supports de tubes à essai, les plaques de microtitration ou autres supports réalisés chez vous selon vos besoins. Vous pouvez modifier l’agencement des tulipes et supports de façon simple et rapide.

Numéro de commande

Description

102212

Plateau universel FU (800 x 420 mm)

101422

Tulipe U-2500 pour fiole Ultra Yield Thomson

Plateau universel
Plateau universel FU avec 8 fioles Ultra Yield Thomson (2 500 mL)

Plateau universel FU avec 8 fioles Ultra Yield Thomson (2 500 mL)


Plateau universel spécial

Un plateau universel spécial de taille F (800 x 420 mm) est désormais disponible pour agiter les grands Erlenmeyers. Il est idéal pour la culture cellulaire.

Ce plateau permet d’agiter en parallèle 7 fioles de culture Corning Fernbach de 3 l ou 7 fioles Thomson Optimum Growth de 5 l à un diamètre orbital maximum de 50 mm. Le FUM-V n’a pas de poignées  : un support en V sous le plateau le soulève au-dessus du mécanisme de pince, créant ainsi plus d’espace pour les fioles.

Les tulipes doivent être commandées séparément (numéro de commande : 101425).

Numéro de commande

Description

100546

Plateau universel spécial, FUM-V avec support en V
(tulipes non incluses)

101425

Tulipe U-3000F pour fioles Fernbach :
1 fiole Thomson de 5 L ou
1 fiole de culture Corning Fernbach de 3 L

FUV_Plateau_culture cellulaire

Plateau avec tulipes fixes

Sur ce plateau, les tulipes sont rivetées et ne peuvent être enlevées. Il offre ainsi un maximum de stabilité et peut souvent contenir plus de fioles que le plateau universel.  

Numéro de commande

Description

Nombre de tulipes

101557

F-25 ml

153

101558

F-50 ml

100

101559

F-100 ml

74

101560

F-125 ml

60

101561

F-150 ml

60

101562

F-200 ml

40

101563

F-250 ml

40

101564

F-300 ml

30

101565

F-500 ml

26

101566

F-1000 ml

16

101567

F-1500 ml

12

101568

F-2000 ml

9

106226

F-2500U

8

101569

F-3000 ml

8

101570

F-4000 ml

5

101571

F-5000 ml

4

Plateau avec tulipes fixes Kuhner

Plateau avec axes

Kuhner a conçu un nouveau plateau de taille F (800 x 420 mm), idéal pour la culture cellulaire. Le plateau F-V5000/7 permet d’agiter en parallèle 7 fioles de culture Corning Fernbach de 3 L, 7 Erlenmeyers Corning de 5 L ou 7 fioles Thomson Optimum Growth de 5 L. Maintenues en position par des axes, ces fioles peuvent être placées et retirées du plateau facilement et rapidement.

Ce plateau a été conçu pour un nettoyage facile et une manipulation efficace des échantillons.

Numéro de commande

Description

 104956

F-V5000/7
Plateau F avec axes pour 7 fioles :
- 3 L ou 5 L Corning
- 5 L Thomson

F-V5000_7

Plateau avec tapis en caoutchouc

Le plateau, entièrement recouvert d’un tapis en caoutchouc, est particulièrement adapté aux contenants agités à faible vitesse (par exemple les poches de sang).

Numéro de commande

Description

105311

Tapis en caoutchouc FG (800 x 420 mm)

Plateau avec tapis en caoutchouc

Plateau avec bandes adhésives

Ce plateau équipé de bandes adhésives est particulièrement adapté aux fioles agitées à faible vitesse (jusqu’à 200 tr/min). Quelle que soit leur taille, les fioles peuvent être placées directement sur les bandes adhésives, sans autre support. Les bandes adhésives sont disponibles individuellement ou par lots et peuvent également être fournies déjà adaptées sur un plateau. Le plateau de taille E accepte quatre bandes, tandis que le plateau de taille EX nécessite cinq bandes et le plateau de taille F huit bandes.

Numéro de commande

Description

105200

Plateau F avec 8 bandes adhésives (claires)

105194

1 bande adhésive : 385 x 85 x 6 mm (claire)

Plateau avec bandes adhésives

Plateau avec plaque en polycarbonate pour les bandes adhésives

La plaque en polycarbonate augmente l’adhérence des bandes adhésives. Ceci est particulièrement utile avec des fioles >500 ml.

Numéro de commande

Description

100531

Plateau F avec 8 bandes adhésives (claires)

105220

Plateau F avec 2 bandes adhésives (claires)

105194

1 bande adhésive : 385 x 85 x 6 mm (claire)

105196

1 tapis adhésif : 395 x 385 x 6 mm (clair)

Plateau avec plaque PC pour les bandes adhésives

Double plateau

Le double plateau offre deux niveaux d’agitation et double la capacité. Il est disponible en tailles EXU, EX, FU et F et le plateau supérieur peut être retiré.
Noter que la vitesse d’agitation est limitée.

Numéro de commande

Description

102217

Deux plateaux FU avec une distance de 180 mm (avec des trous)

102218

Deux plateaux F avec une distance de 180 mm (sans trous pour les bandes adhésives/tapis en caoutchouc)

102219

Deux plateaux FU avec une distance de 200 mm (avec des trous)

102220

Deux plateaux F avec une distance de 200 mm (sans trous pour les bandes adhésives/tapis en caoutchouc)

Double plateau

Plateau avec barres de support

Recouvert d’un tapis en caoutchouc avec un montant dans chaque coin, ce plateau offre une alternative aux tulipes et aux tapis adhésifs. Il est idéal pour les contenants hauts. Le plateau F est équipé de six supports croisés qui fixent solidement les contenants.

Numéro de commande

Description

Nombre de barres longitudinales

106134

Plateau FA avec tapis en caoutchouc et 6 supports croisés

2

F-Plateau avec barres de support

Plateau à poche 2D (Cryo)

Ce plateau a été développé pour agiter (orbitalement ou linéairement) les poches 2D. Des élastiques sécurisent par exemple les poches de sang et les poches Cryo plus petites. Ce plateau est compatible avec les agitateurs ISF1-Z, ISF4-X, le système de rack (SBM/SS-X) et les agitateurs LS-Z. Il accepte différentes marques et tailles de poches à usage unique en forme d’oreiller :

  • 1 poche de culture de 20 L (volume utile de 10 L)
  • 2 poches de culture de 10 L (volume utile de 5 L)
  • 10 poches cryo de 500 ml ou 12 x 250 ml

Numéro de commande

Description

105017

Plateau F pour poche 2D avec volume utile 1/5/10 L

Plateau à poche 2D (Cryo)

Plateau à poche 2D (Flex)

Ce plateau a été développé pour agiter (orbitalement ou linéairement) différents types de poches 2D. Il se compose d’une base en aluminium sur laquelle est monté un système de fixation flexible. Ce système peut être ajusté manuellement pour faciliter la fixation contrôlée de poches de culture de différentes tailles. Les barres de fixation situées sur les deux côtés longitudinaux peuvent être déplacées vers le haut et le bas pour maintenir la poche de culture en place, tandis que des élastiques sécuriseront les poches de sang et cryo plus petites. Le plateau pour poche F-2D est compatible avec les agitateurs ISF1-Z, ISF4-X, le système de rack (SBM/SS-X) et les agitateurs LS-Z. Il accepte différentes marques et tailles de poches à usage unique en forme d’oreiller :

  • 1 poche de culture de 20 L (volume utile de 10 L)
  • 2 poches de culture de 10 L (volume utile de 5 L)
  • 10 poches cryo de 500 ml ou 12 x 250 ml

Consultez notre galerie de posters et trouvez plus d’informations sur le poster "Characterisation of a RSB 20 L.pdf"

Numéro de commande

Description

105052

Plateau F pour poche 2D avec volume utile 1/5/10 L

Plateau à poche 2D (Flex)

Kit de superposition universel

Le kit de superposition universel permet de placer d’autres équipements sur un incubateur agité ISF1-Z ou ISF1-X, offrant ainsi une surface de travail supplémentaire. Créez plus d’espace dans votre laboratoire grâce au kit de superposition universel.

Numéro de commande

Description

105873

Kit de superposition universel sur ISF1-X/Z

Kit de superposition universel

Logiciel Kuhner Insight

Intuitif et simple d’utilisation, le logiciel Kuhner Insight a été développé pour superviser, monitorer et enregistrer des données. Plus d’informations ici.

Logiciel Kuhner Insight

Interfaces

Les agitateurs Kuhner sont équipés d’un bus CAN. D’autres interfaces peuvent être reconnues : CAN-USB, CAN-Ethernet, EMI-60 et NET-60. Plus d’informations ici.

Logiciel Kuhner Insight

Plaque de protection contre la lumière

Kuhner a conçu une nouvelle plaque de protection contre la lumière pour les incubateurs ISF1-X et ISF1-Z. Cette plaque se place facilement devant la vitre de la porte. Ainsi le contenu de l’incubateur n’est pas affecté par le rayonnement. Elle protège les milieux sensibles à la lumière contre les UV, la lumière artificielle et/ou la lumière du jour.

Il suffit de soulever la plaque pour voir les cultures sans avoir à ouvrir la porte de l’incubateur. Lorsque la protection contre la lumière n’est pas requise, la plaque s’enlève facilement.

Plus d’informations dans notre EquipNote« Light protection for Kuhner incubators ».

Numéro de commande

Description

102302

Plaque de protection contre la lumière pour ISF1-X/Z

Plaque de protection contre la lumière

ISF1-Z Basic Beluga vidéo

Regardez la vidéo suivante et découvrez pourquoi l’ISF1-Z Basic Beluga est la solution idéale pour les procédés automatisés :

Nos flyers contiennent toutes les informations disponibles sur nos machines et leur fonctionnement.

Les agitateurs Kuhner sont parfaitement adaptés à la culture de cellules microbiennes, végétales, humaines et animales. Vous pourrez trouver de plus amples informations sur les différents domaines d’application ainsi que des conseils pour trouver le produit le plus adapté pour une culture optimale selon vos besoins ici.
