L’entraînement direct Kuhner, sans entretien et durable, garantit des performances constantes et fiables de l'agitateur. Il permet au client de changer rapidement et facilement le diamètre d'agitation à tout moment. L'entraînement direct offre des fréquences d'agitation élevées allant jusqu'à 500 tr/min (selon le diamètre d'agitation et la charge). Pour les cultures dans les plaques de microtitration, une version haute vitesse optionnelle (entraînement High Speed) est recommandée pour des fréquences d'agitation plus rapides allant jusqu'à 1000 tr/min (avec un diamètre d'agitation de 3 mm). Le système d'entraînement direct accepte des charges allant jusqu'à 25 kg. Pour les récipients de culture lourds et de grande taille, ou les récipients avec des déflecteurs, une version haute performance optionnelle (entraînement HP) avec plus de puissance est disponible pour des charges allant jusqu'à 60 kg. L’entraînement direct est conçu pour fonctionner en permanence même à des températures élevées (jusqu'à 80°C) et à une humidité relative élevée (jusqu'à 85%).
Avec l'entraînement direct, la vitesse du moteur est la même que celle des récipients en cours d'agitation. Il n'y a pas de transmission de puissance mécanique par des roues de friction, pas de courroie susceptible de se casser, ni d'autres usures mécaniques. Les avantages incluent un niveau de bruit minimal, une faible consommation d'énergie, un transfert de chaleur réduit et un affichage précis de la vitesse.
Avantages de l’entraînement direct Kuhner
La table d'agitation d'un agitateur orbital décrit un mouvement circulaire en une révolution. Le diamètre de ce cercle est défini comme le diamètre d'agitation. Les diamètres d'agitation couramment utilisés sont de 0,5 pouce (12,5 mm), 1 pouce (25 mm) ou 2 pouces (50 mm).
Le diamètre d’agitation est un facteur clé pour tout procédé de culture. À vitesse égale, un diamètre d’agitation plus grand permet un meilleur taux de transfert d’oxygène dans le milieu de culture. Cela s’applique aux fioles agitées comme aux plaques de microtitration.
Vous pouvez utiliser notre outil Kuhner de calcul de l’OTR pour comprendre graphiquement comment le diamètre d'agitation influence la capacité maximale de transfert d'oxygène et l'approvisionnement en oxygène dans les récipients agités.
Pour plus d'informations sur l'importance du diamètre d'agitation pour les cultures agitées, vous pouvez visiter notre Forum Shaking Technology: "Pourquoi le diamètre d'agitation est-il important?"
Pour des détails supplémentaires et des données scientifiques sur la corrélation entre le taux de transfert d'oxygène maximal, la fréquence d'agitation et le diamètre d'agitation, vous pouvez également consulter l’AppNote Kuhner "OTR maximum dans les fioles agitées" dans notre Espace Science.

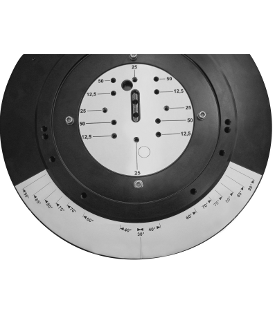

Le système d'entraînement direct de Kuhner permet à l'utilisateur de changer le diamètre d'agitation à tout moment, rapidement et facilement. La dernière génération de notre incubateur agité phare, l’ISF1-Z, offre huit diamètres d'agitation fixes (3, 6, 9, 12,5, 19, 25, 50, 70 mm) et le réglage en continu entre 0 et 70 mm est désormais également une fonction standard.
Tous les autres agitateurs Kuhner offrent trois diamètres d'agitation standard : 12,5 mm, 25 mm et 50 mm. Sur demande, des diamètres supplémentaires (par exemple 9 mm, 19 mm ou 70 mm) peuvent être ajoutés, ou ils peuvent être équipés d'un système à réglage en continu pour un ajustement infini de 0 à 50 mm.
Les vitesses maximales sont limitées en fonction du réglage du diamètre d'agitation de l'agitateur pour garantir un fonctionnement sûr et fluide. Les valeurs typiques sont indiquées dans le tableau ci-dessous (la capacité de charge est également un facteur), et les valeurs exactes pour votre agitateur Kuhner peuvent être consultées dans le manuel correspondant:
Diamètre d’agitation | Fréquence d’agitation maximale |
|---|---|
3 mm | 800-1000 tr/min* |
6 mm | 800 tr/min * |
9 mm | 600 tr/min * |
12.5 mm | 500 tr/min |
19 mm | 400 tr/min |
25 mm | 400 tr/min |
50 mm | 300 tr/min |
70 mm | 250 tr/min |
*Pour un diamètre d’agitation de 3, 6 ou 9 mm, l’entrainement
High-speed (HS) disponible en option est nécessaire | |
Pour intégrer un système robotique de manipulation automatisée, il est essentiel que la plateforme d'agitation s'arrête toujours à la même position. Les agitateurs Kuhner disposent de 48 points d'arrêt qui peuvent être réglés individuellement. Ce système est basé sur un verrouillage magnétique et ne nécessite aucun entretien.
Le système de positionnement des plateaux TPS de Kuhner est disponible en deux versions :
TPS : l’entraînement peut s’arrêter dans 48 positions possibles, qui peuvent être programmées par l’affichage MMI ou le logiciel Kuhner Insight. Cette fonction est standard sur notre système d’entraînement direct Kuhner.
TPS+ : Similaire au TPS, mais l'une des 48 positions est un arrêt exact et dispose d'une fonction d'alarme en cas de désalignement. Cela est essentiel pour les applications automatisées/robotiques. La fonction TPS+ est facultative et doit être commandée séparément.
Pour accélérer la décélération, un frein actif est appliqué au système d’entraînement lorsque la touche « Stop » est enfoncée ou que la porte est ouverte.
La procédure de calibration est automatique et peut être terminée en quelques minutes. Elle ne nécessite qu’une interface de série et un ordinateur avec le logiciel Kuhner Insight installé pour la calibration.

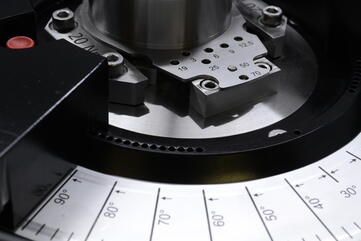

L‘entraînement direct utilise un seul roulement excentrique monté sur le dessus de l'entraînement, de sorte qu'il n'y a pas de contrainte interne entre les roulements. Le diamètre d'agitation réglable par l'utilisateur peut être modifié à tout moment en ajustant simplement la position du roulement excentrique.
Le parallélogramme garantit un mouvement d'agitation identique n'importe où sur le plateau, quelle que soit la répartition de la charge. De plus, les ressorts en double acier auront une durée de vie très longue.
Le stator de l'entraînement direct est composé d'électroaimants à courant continu et de capteurs. Le rotor est équipé d'aimants permanents. Le contrôleur commute directement les électroaimants du stator en fonction de la position du rotor. Comme il n'y a pas de balais dans ce système, il est sans entretien.
Un contrôle par microprocesseur permet une régulation de la vitesse d'une précision quartz, et la vitesse reste constante indépendamment de la charge. charge.
Précision de la vitesse: ± 0.5 tr/min
Indication de vitesse: ± 1.0 tr/min, numérique
