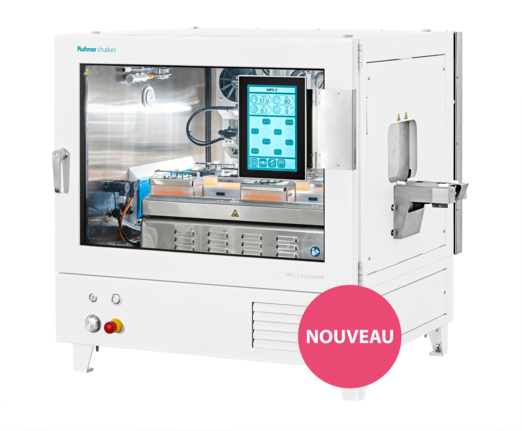

Cultivez vos plaques de microtitration 24h/24, sans aucune manipulation manuelle. Le MPS-Z Automated est un agitateur incubateur automatisé qui garantit des conditions de culture identiques et reproductibles pour chaque plaque, en continu. Développé par Kuhner, le robot SCARA Kuhner Hawk assure le chargement et le déchargement de 16 plaques maximum, avec ou sans couvercles Duetz.
La régulation du CO₂, le contrôle bidirectionnel de l’humidité et la régulation de la température par technologie Peltier garantissent des conditions de culture stables. Intégrez facilement le système à votre automate de pipetage ou à votre plateforme d’automatisation via TCP/IP ou SiLA 2. Conçu et fabriqué en Suisse, avec une garantie de 5 ans.
Automatisation
Système de fixation Duetz automatique
Système de fixation automatique
Garantie de 5 ans
Prêt(e) à optimiser vos processus de culture grâce
à l’automatisation de laboratoire ?
Les cultures cellulaires ne s’arrêtent pas à 17 h. Avec le MPS-Z Automated, vos processus peuvent également fonctionner 24h/24. Votre plateforme d’automatisation assure le chargement et le déchargement des plaques à tout moment, tandis que l’agitateur incubateur garantit des conditions de culture identiques et reproductibles pour chaque plaque. Aucune manipulation manuelle, aucune interruption et aucune variation entre les équipes de jour et de nuit.
Le robot SCARA Kuhner Hawk intégré prend en charge jusqu’à 16 plaques de microtitration ou plaques Deep-Well, avec ou sans couvercles Duetz. La porte latérale est conçue pour limiter la durée d’ouverture, afin de maintenir des conditions stables de température, d’humidité et de CO₂ lors de chaque transfert de plaque. En cas de coupure de courant, le système redémarre avec les paramètres de culture précédemment définis, afin de préserver vos processus de culture.
Le Kuhner Hawk, notre système SCARA développé en interne, est équipé d'un revêtement spécial pour fonctionner dans des conditions particulièrement agressives (CO₂/humidité). Son design unique et sa position au sein du système garantissent un apport minimal de chaleur et un impact réduit sur la distribution de la température dans la chambre de l'incubateur. La flexibilité du Kuhner Hawk lui permet de travailler avec de nombreux diamètres d'agitation différents et une variété de plaques de microtitration. Les pinces compactes garantissent une prise stable tout en maintenant la capacité de 16 plaques de microtitration du MPS-Z Automated.
Des résultats fiables reposent sur des conditions de culture identiques pour chaque plaque et chaque cycle de culture. Le MPS-Z Automated maintient des paramètres de culture stables 24h/24, vous permettant de comparer vos résultats entre différentes plaques, expériences et périodes en toute confiance.
Grâce à la technologie Peltier, la chambre est chauffée et refroidie afin de maintenir la température définie, même lorsque la température ambiante du laboratoire est élevée. Le contrôle bidirectionnel de l’humidité limite l’évaporation et préserve les volumes d’échantillons lors des cultures prolongées. Le remplissage d’eau est automatique. Pour la culture de cellules de mammifères, l’option MPS-Z(C) offre une régulation précise du CO₂. Kuhner a introduit les agitateurs incubateurs avec régulation du CO₂ il y a plus de 15 ans.
Le système Kuhner Direct Drive ne comporte aucune pièce d’usure, garantissant des performances d’agitation constantes sur le long terme. Les performances validées aujourd’hui restent ainsi fiables pendant des années. Le diamètre d’agitation peut être adapté au format des plaques et au volume de culture (3, 12,5, 25 ou 50 mm).
Tous vos paramètres de culture en un coup d’œil. Le grand écran situé sur la porte frontale affiche l’ensemble des paramètres du processus ainsi que l’étape en cours. Il indique également la position de chaque plaque de microtitration sur le plateau de fixation, vous permettant de suivre facilement vos cultures. Un système d’alarme sonore et visuelle intégré vous avertit immédiatement lorsqu’une intervention est nécessaire.
✔️ Température : 30 à 40 °C, homogénéité ≤ ± 0,35 °C (à 37 °C, 85 % HR, 25 mm, 400 tr/min)
✔️ Humidité : 70 à 85 % HR, précision ± 2 % HR
✔️ CO₂ (option MPS-Z(C)) : 0 à 20 %, précision ± 0,40 % à 5 % de CO₂
✔️ Diamètres d’agitation : 3, 12,5, 25 et 50 mm
✔️ Écran : Grand écran sur la porte frontale avec vue d’ensemble des paramètres du processus, position des plaques et alarmes sonores et visuelles.
Afin d'éviter les résultats de culture inconsistants, Kuhner a développé une nouvelle table de fixation brevetée pour garantir un maintien ferme des plaques de microtitration si l'agitation est rapide. De plus, le fonctionnement silencieux de l'appareil et la table de fixation sécurisée empêchent l'usure des plaques de microtitration, minimisant ainsi les préoccupations liées à la génération de particules dans la chambre. La table de fixation libère toutes les plaques dès l'arrêt, permettant aux pinces SCARA (Kuhner Hawk) de récupérer facilement les plaques de microtitration.
L'un des objectifs de développement de Kuhner est l'intégration fluide et sans problème des systèmes dans des plateformes automatisées. Ce principe a également été appliqué au MPS-Z Automated. L'appareil dispose à la fois d'une interface TCP/IP standard et d'une interface SiLa2 (HTTP/2) orientée vers l'avenir. De plus, de nombreux pilotes sont disponibles pour assurer la compatibilité avec les plateformes d'intégration et de gestion des liquides dès la sortie de l'emballage.
Pour minimiser l'impact sur les paramètres de culture, la taille et le temps d'ouverture de la porte latérale ont été optimisés.
Comparée à une ouverture complète de la porte, l'ouverture de la porte latérale sur le MPS-Z Automated a un impact négligeable. Un mécanisme spécial de fermeture de porte minimise les pertes de CO₂ et donc sa consommation.
La plateforme de transfert montée sur le côté comprend à la fois un lecteur de codes-barres et des capteurs de présence. L'appareil offre une grande flexibilité, car la plateforme de transfert peut être préconfigurée des deux côtés. Cela signifie qu'une orientation "gauche" ou "droite" est possible pour s'adapter à l'orientation souhaitée.
Maximisez l'efficacité et optimisez votre laboratoire avec la possibilité de superposer deux machines MPS-Z Automated. Cette configuration est conçue pour un fonctionnement sans faille, offrant des performances élevées tout en économisant de l'espace.
Le N°4 des astuces utiles du Dr. Shaker explique ce qu’est le diamètre d’agitation et comment determiner celui de votre agitateur de laboratoire.
Vous trouverez des informations sur l’importance du diamètre d’agitation pour les cultures biologiques dans notre Forum Shaking Technology ici: Pourquoi le diamètre d’agitation est-il important?
Que vous souhaitiez automatiser vos processus de culture cellulaire, augmenter la productivité de votre laboratoire, optimiser le criblage à haut débit ou garantir des conditions de culture reproductibles, le MPS-Z Automated offre la précision, la fiabilité et la flexibilité nécessaires à un fonctionnement continu 24h/24. Découvrez comment les solutions d’automatisation Kuhner permettent aux laboratoires du monde entier d’améliorer leur efficacité et la reproductibilité de leurs résultats.
Contactez notre équipe d’automatisation pour discuter de votre projet de laboratoire.
Trouvez votre expert Kuhner local pour entrer en contact avec notre équipe dans votre pays.
Retrouvez en un coup d’œil toutes les caractéristiques techniques du Kuhner MPS-Z Automated, notamment ses dimensions, ses performances, ses fonctions d’automatisation et les options disponibles. Utilisez ces informations pour comparer les configurations, vérifier la compatibilité avec votre installation d’automatisation de laboratoire et préparer vos documents d’achat ou de qualification.
Unité | MPS-Z Automated | |
Refroidissement | oui/non | oui |
Temp. minimum | °C | mini. 30 / si RT >25 °C : RT + 5 |
Temp. maximum | °C | 40 |
Réglage numérique | °C | 0.1 |
Distribution de la température à 37/ 85% d'humidité relative /25mm/400rpm | ± °C | ≤ 0.35 |
Puissance de chauffage (électrique) | W | 125 |
Réfrigérant |
| NA |
Puissance de refroidissement (électrique) | W | 140 |
Principe du capteur de température | type | Pt-100 |
Recirculation de l'air | m³ / h | 373.4 |
Unité | MPS-Z Automated | |
Humidité maxi. à 30 - 40 °C | % HR | 85 |
Humidité mini. à 30 - 40 °C | % HR | 70 |
Réglage, numérique | % HR | 1 |
Précision absolue | ± % HR | 2 |
Puissance du chauffage en bac d’eau | W | 180 |
Puissance du chauffage de la porte et du cadre | W | 180 |
Remplissage d’eau |
| automatique |
Principe du capteur d’humidité | type | capacitif |
Principe de contrôle de l’humidité | type | évaporation et recondensation |
Unité | MPS-Z Automated | |
CO2, maxi. | % | 20 |
CO2, mini. | % | 0 |
Réglage, numérique | % | 0.1 |
Précision absolue | ± % | 0.40 à 5 % CO2 |
Plage de température | °C | jusqu'à 40 |
Alimentation en CO₂ | bar | maxi. 2 bar de surpression |
Principe du capteur | type | Infrarouge |
Unité | MPS-Z Automated | |
Moteur | type | entraînement direct |
Diamètre d’agitation (réglable par l’utilisateur, tout inclus) | mm | 3 - 50, ajustable |
Mouvement d’agitation | typw | orbital |
Plage de fréquence d’agitation à 3 mm |
| 0, 20 - 1000 |
Plage de fréquence d’agitation à 12,5 mm |
| 0, 20 - 500 |
Plage de fréquence d’agitation à 25 mm |
| 0, 20 - 400 |
Plage de fréquence d’agitation à 50 mm |
| 0, 20 - 300 |
Plage de fréquence d’agitation à 70 mm | mm | impossible |
Chargement maximal | kg | 16 DWP avec Duetz & Clamp (10 kg) |
Réglage, numérique |
| 1 |
Précision absolue | ± tr/min |
20
- 800 tr/min = 0.5 |
Accélération | s:h | automatique |
Frein actif |
| automatique |
TPS+ |
| oui, automatique |
Puissance du moteur standard (EM-Z HS) | W | 140 |
Unité | MPS-Z Automated | |
Consommation d'énergie typique | W | env. 280 |
Consommation électrique maxi. | W | 1000 |
Longueur du câble d'alimentation | mm | 300 (CH & AU: 250) |
Volume de gaz d'incubation | L | 230 |
Poids | kg | 260 - 270 |
Éclairage | type | LED |
Interface, standard | Ethernet TCP / IP, | |
Parent / child | Always child | |
Température ambiante | °C | 10 - 35 |
Port de passage de câble | mm | 40 |
Dimensions (L x P x H) | mm | 1107.5 x 892.5 x 984 |
Niveau sonore à 1000 tr/min | dB | < 59 |
Types de plaques de microtitres (MTP) compatibles |
| DWP 96/48/24/12/6/2 |
Unité | MPS-Z Automated | |
Taux d'échantillonnage de l'enregistrement | Chaque 5 secondes, 3 mois enregistrés. | |
Connexion | TCP sockets/ SiLA 2 | |
Réponse de commande | Réponse au format JSON | |
Temps de demande d'ouverture manuelle de la porte |
secondes | 30 |
Arrêt d'urgence | oui | |
Lecteur de codes-barres (types de codes…) côté long ou côté court | optionnel | |
Nid statique (taille maximale) | ANSI Format +- LBT | |
Système robotisé | 4 Axis SCARA | |
Dimensions et position de la plateforme de transfert externe | La position par rapport à la machine est définie par le dessin. Hauteur réglable grâce à un support au sol optionnel | |
Direction de la plateforme de transfert | droite / gauche | |
Données techniques sujettes à modification | ||
Sous réserve de modifications techniques.
Personnalisez le Kuhner MPS-Z Automated avec des options adaptées à vos processus de laboratoire. Ajoutez des fonctionnalités telles que la régulation du CO₂, le système de fixation Duetz automatisé, la lecture de codes-barres ou la documentation de qualification. Faites évoluer votre système selon vos besoins en automatisation. Notre équipe vous accompagne dans le choix de la configuration idéale.
Le contrôle du CO₂ est essentiel lors de la manipulation de cultures de cellules de mammifères. Kuhner a été la première entreprise à fabriquer et fournir des incubateurs agités avec contrôle du CO₂ il y a plus de 15 ans et continue d'offrir cette option.
Personnalisez votre expérience MPS-Z Automated avec l'option MPS-Z(C). En savoir plus
Le lecteur de codes-barres, intégré en option à la plateforme de transfert, contribue à la sécurité du processus. Le lecteur, montable de manière flexible, peut lire les codes-barres soit sur le côté long, soit sur le côté court des plaques de microtitration.
Adaptez le Kuhner MPS-Z Automated à vos processus de laboratoire grâce à une gamme d’accessoires et d’options d’automatisation. Choisissez les supports de plaques, les composants de transfert et les solutions d’intégration adaptés à vos plaques de microtitration et plaques Duetz. Tous les composants sont conçus pour garantir une manipulation robotisée fluide, un fonctionnement fiable et une flexibilité maximale, afin d’accompagner l’évolution de vos besoins en automatisation.
Les pinces brevetées Kuhner Nemiri permettent l'utilisation automatisée des systèmes de fermeture de plaques Duetz. Le serrage et le desserrage automatisés sont réalisés à l'aide du système de serrage autonome Kuhner Nemiri, disponible en option.
Pour une hauteur de travail confortable, Kuhner propose une réhausse pour son MPS-Z Automated. Elle se distingue par son réglage de hauteur flexible (position de la plateforme de transfert 1110 mm ± 40 mm) et son espace de rangement verrouillable.
Retrouvez les réponses aux questions les plus fréquentes sur l’agitateur incubateur MPS-Z Automated : encombrement, capacité de chargement, maintenance, régulation de la température, surveillance des processus et options d’extension.
L’appareil mesure 1107,5 × 892,5 × 984 mm (L × P × H) et pèse entre 260 et 270 kg. La température ambiante doit être comprise entre 10 et 35 °C.
Oui. Il est possible de superposer deux MPS-Z Automated, ce qui permet de doubler la capacité de culture sans augmenter la surface au sol.
Oui. La plateforme de transfert peut être configurée à gauche ou à droite de la chambre. Le support optionnel permet d’ajuster sa hauteur à 1110 mm ± 40 mm.
Le MPS-Z Automated peut accueillir jusqu’à 16 plaques Deep-Well avec couvercles Duetz et système de fixation, pour une charge maximale de 10 kg.
Le système est compatible avec les plaques Deep-Well de 96, 48, 24, 12 ou 6 puits. Le système de fixation optionnel Kuhner Nemiri permet d’automatiser la manipulation des couvercles Duetz.
Le système Kuhner Direct Drive ne comporte aucune pièce d’usure et est conçu pour garantir une longue durée de vie. Le plateau de fixation et le fonctionnement silencieux contribuent également à réduire l’abrasion des plaques.
Kuhner vous accompagne dans l’installation, la maintenance et la réparation de tous ses produits. Le MPS-Z Automated bénéficie d’une garantie de 5 ans.
La plage de température s’étend de 30 à 40 °C, avec une homogénéité de température de ≤ ± 0,35 °C (à 37 °C, 85 % HR, 25 mm et 400 tr/min). Lorsque la température ambiante dépasse 25 °C, la température minimale de fonctionnement correspond à la température ambiante + 5 °C.
La porte latérale est optimisée en termes de dimensions et de durée d’ouverture. Comparé à l’ouverture de la porte d’un ISF1-Z, son impact sur les paramètres de régulation de la chambre est négligeable.
Le grand écran situé sur la porte frontale affiche tous les paramètres du processus, l’étape en cours ainsi que la position de chaque plaque. Des alarmes sonores et visuelles signalent toute anomalie nécessitant une intervention. Le système enregistre également les données toutes les 5 secondes et les conserve pendant 3 mois.
Le système redémarre avec les paramètres de culture précédemment définis. Une alimentation sans interruption (ASI) intégrée protège contre la perte de données, tandis que la mémoire interne garantit la disponibilité des données enregistrées.
La porte se verrouille automatiquement et déclenche un inventaire complet des plaques à sa fermeture. Des capteurs de présence intégrés au robot SCARA et à la plateforme de transfert permettent d’éviter les collisions.
Régulation du CO₂ : Option MPS-Z(C), de 0 à 20 %
Lecteur de codes-barres : Intégré à la plateforme de transfert, pour le côté long ou court des plaques
Système de fixation Kuhner Nemiri : Pour la manipulation automatisée des couvercles Duetz
Support : Réglable en hauteur, avec espace de rangement verrouillable
Oui. L’intégration s’effectue via TCP/IP ou SiLA 2 (HTTP/2). Des pilotes sont disponibles pour les automates de pipetage et les plateformes d’automatisation couramment utilisés.
Découvrez le MPS-Z Automated en action à travers nos vidéos officielles. Explorez ses principales fonctionnalités, son fonctionnement et ses applications concrètes présentées par l’équipe Kuhner. Découvrez comment notre technologie d’automatisation garantit des conditions de culture fiables et reproductibles, tout en optimisant l’efficacité de votre laboratoire. Que vous envisagiez l’acquisition d’un nouveau système ou souhaitiez mieux comprendre son fonctionnement, ces vidéos vous offrent un aperçu complet en quelques minutes.
Découvrez davantage de vidéos sur notre chaîne YouTube officielle.
Regardez la vidéo ci-dessus et découvrez pourquoi le MPS-Z Automatisé est la solution idéale pour les processus automatisés.
Chez Kuhner Shaker, nous croyons que l’innovation naît lorsque des esprits brillants collaborent. Ensemble avec notre partenaire LABServices, nous avons développé un système de démonstration de nouvelle génération qui repousse les limites du possible en bioprocédés.
En associant le PlateButler, le MPS-Z Automated, l’ISF1-Z Beluga et le tout nouveau Nemiri, ce système illustre à quel point il est simple d’automatiser des cultures fiables et précises, qu’il s’agisse de microplaques ou de bioréacteurs TPP de plus grande taille.
Retrouvez toutes les informations essentielles sur le Kuhner MPS-Z Automated dans un seul document.
Notre brochure vous offre une vue d’ensemble des principales fonctionnalités, des caractéristiques techniques et des options disponibles. Consultez, comparez et partagez facilement ces informations avec votre équipe à tout moment.
Les agitateurs Kuhner sont parfaitement adaptés à la culture de cellules microbiennes, végétales, humaines et animales. Vous pourrez trouver de plus amples informations sur les différents domaines d’application ainsi que des conseils pour trouver le produit le plus adapté pour une culture optimale selon vos besoins ici.
