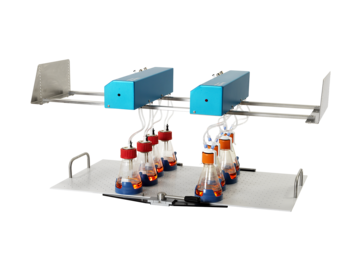

Das Kuhner TOM (Transfer-Rate Online Measurement) liefert online die Sauerstofftransferrate (OTR), die Kohlendioxidtransferrate (CTR) und den Respirationsquotienten (RQ) und ermöglicht so eine datengestützte Entscheidungsfindung auf der Grundlage hochwertiger physiologischer Daten.
Zuverlässige und reproduzierbare Daten werden durch eine vollautomatische Einrichtung rund um die Uhr ohne zusätzlichen manuellen Aufwand bereitgestellt. Schließen Sie einfach Ihren vorhandenen Schüttelkolben an und minimieren Sie Ausfallzeiten und Kosten für zusätzliche Verbrauchsmaterialien.
Der Kuhner TOM vermittelt dem Anwender ein besseres Verständnis für jeden Bioprozess und ermöglicht eine effizientere und effektivere Optimierung während der Prozessentwicklung. Er lässt sich leicht in jeden Kuhner-Schüttler einbauen und ist mit einer Vielzahl verschiedener Schüttelkolbentypen und -größen kompatibel, einschließlich Einweg-Schüttelkolben.
Der Kuhner TOM ist jetzt mit einer Option für einen erweiterten Temperatur-bereich von bis zu 58°C erhältlich. Für die Kultivierung thermophiler Organismen oder für biologische Abbauprozesse sind in der Regel Kultivierungstemperaturen über 40°C erforderlich. Diese Option kann auch nachträglich in bestehende Kuhner TOMs eingebaut werden.
Online Messung
Flexibilität
Applikation
Nachrüstbar
Der Kuhner TOM M ist speziell für die mikrobielle Kultivierung optimiert und gewährleistet eine zuverlässige Datenerfassung und Prozessbedingungen in nicht CO₂-kontrollierten Umgebungen. Druckluftanschlüsse ermöglichen eine starke Belüftung, selbst bei großen Kolben und hohem Sauerstoffbedarf.
Der Kuhner TOM C ist für Zellkulturanwendungen optimiert und ermöglicht eine präzise Datenerfassung in befeucht-eten und CO₂-kontrollierten Inkubatoren. Er nutzt die Luft aus dem Inkubator zur Belüftung der Schüttelkolben, sodass keine weiteren Geräte erforderlich sind und eine maximale Kompatibilität mit Ihrer bestehenden Ausstat-tung gewährleistet ist.
Die Modularität des Kuhner TOM ermöglicht es dem Benutzer, zwischen Online-Messungen mit 4, 8, 12 oder 16 Schüttelkolben zu wählen. Der Kuhner TOM selbst wird über den Schüttelkolben montiert und benötigt keinen Platz auf der Schüttelplattform, wodurch die Kapazität für Schüttelkolben im Inkubator maximiert wird. Der Kuhner TOM kann später problemlos aufgestockt werden. Beginnen Sie mit 4 Flaschen und fügen Sie bei steigendem Bedarf weitere Module hinzu.
Reduzieren Sie Ihre Probenahmekosten drastisch
Das Kuhner TOM erfasst den Fortschritt mehrerer Kultivierungen im Zeitverlauf und bietet dem Anwender die Möglichkeit, selektiv Offline-Probenahmen und -Analysen zu kritischen Zeitpunkten zu planen. Das Kuhner TOM liefert wertvolle Erkenntnisse über die Lebensfähigkeit und Wachstumsrate von Schüttelkultivierungen und hilft außerdem dabei, suboptimale Bedingungen wie Sauerstoffmangel, Substratmangel oder Produkthemmung zu identifizieren.
Der Kuhner TOM bietet außerdem die Möglichkeit zur systematischen und schnellen Optimierung von Kulturmedien und -bedingungen (z. B. Ausgleich verschiedener Kohlenstoffquellen oder Medienzusätze, Substrataufnahme und Produktbildung über RQ). Die vom Kuhner TOM erfassten OTR-, CTR- und RQ-Daten beschleunigen jede Prozessentwicklung und erleichtern die Skalierung.
In der EU können Kuhner TOM-Systeme direkt über Kuhner Shaker Deutschland gemietet werden, während Kunden aus anderen Ländern sich an unseren Hauptsitz in der Schweiz wenden können. Wir bieten eine große Auswahl an Zubehör – darunter Flaschen, Adapter und Befestigungssätze –, sodass jede Anmietung auf Ihre Bedürfnisse zugeschnitten werden kann.
Die Mietdauer beträgt in der Regel bis zu 3 Monate, sodass Sie ausreichend Zeit für Tests haben. Um einen fairen Zugang zu gewährleisten, kann jeweils ein Kuhner TOM-Sensormodul (4 Flaschen) gemietet werden. Shaker sind auf Anfrage ebenfalls erhältlich. Mietgeräte sind nur für den vorübergehenden Gebrauch bestimmt und müssen nach der Testphase zurückgegeben werden.
Temperaturbereich | 15-40°C (58°C auf Anfrage) |
Schüttelfrequenz | < 600 U/min |
Schütteldurchmesser | 3 mm – 70 mm |
Kolbengrösse | 250 mL – 1000 mL (kleinere oder größere Kolben auf Anfrage) |
Füllvolumen | > 4% des nominalen Kolbenvolumens |
Feuchte | < 85%
rel. Feuchte |
Konzentrationsbereich | CO2 < 16% |
Wartungsintervall | CO2-Sensor-Kalibrierung monatlich Pumpenwartung jährlich |
Garantie | 2 Jahre |
Technische Änderungen vorbehalten | |
Die FlexCap ist eine universelle Verschlusskappe aus Silikon, die die Verwendung unterschiedlich großer Schüttelkolben im Kuhner TOM-System zur Messung der Sauerstoff- und Kohlendioxidtransferraten ermöglicht. Ihre spezielle Konstruktion ermöglicht die Abdichtung sowohl von kleinen und schmalen Kolben (min. 25 mm Halsinnendurchmesser) als auch von großen und breiten Kolben (max. 55 mm Halsaußendurchmesser) mit derselben Verschlusskappe. Mit der FlexCap sind zudem auch Kultivierungen in Sonderkolben und Schüttelkolben mit Stromstörern für Online-Messungen mit dem Kuhner TOM-System möglich.
Darüber hinaus kann die FlexCap auch für die Belüftung und Befeuchtung von Schüttelkolben mit FlowCon und Kuhner AerationSystem (bestehend aus FlexCaps und GasDivider) verwendet werden. Dies ermöglicht es dem Anwender, auch in Schüttelinkubatoren ohne Feuchte- und O2-/CO2-Regelung, erfolgreich anspruchsvolle und empfindliche Zellkulturprozesse durchzuführen. Die FlowCon bietet eine präzise Gaszusammensetzung und Durchflussrate, während der GasDivider den Gasstrom befeuchtet und gleichmäßig auf die Einlassöffnungen der FlexCaps verteilt. Neben den Anschlüssen für den Luftein- und -auslass verfügt die FlexCap über einen zusätzlichen Anschluss für Substratzugabe und Probenahme. Die FlexCap ist wiederverwendbar und kann durch Autoklavieren bei 121 °C sterilisiert werden.
Kompatibilität:
Bestellnummer | Bezeichnung |
|---|---|
107105 | Kuhner FlexCap |
Führen Sie biologische Kultivierungen in einem besonders grossen, selbstentwickelten oder unkonventionellen Schüttelgefäss durch? Und hätten Sie gerne Online-Monitoring-Daten dieser Kultivierungen, um mehr Informationen über Ihren Bioprozesses zu erhalten?
Kühner bietet massgeschneiderte Verschlusskappen für alle Arten von Schüttelgefässen an, um diese schnell und einfach an das Kuhner TOM System anschliessen zu können. Dies bietet die Möglichkeit, Online-Messungen von Atmungs- und Stoffwechselaktivität für mikrobielle Kulturen und Zellkulturen auch in diesen Kultivierungsgefäßen durchzuführen.
Kühner hat beispielsweise eine Kuhner TOM Verschlusskappe für Thomson Optimum Growth Kolben entwickelt, welche routinemässig für Zellkulturprozesse eingesetzt werden. Diese Spezialkappe passt auf 1.6L, 2.8L und 5L-Thomson Optimum Growth Kolben. Die Thomson Optimum Growth-Cap ist wiederverwendbar und sterilisierbar durch Autoklavieren bei 121 °C.
Wenn Sie Interesse an der Thomson-Cap oder an einer kundenspezifischen Verschlusskappe für Ihr eigenes Kultivierungsgefäß haben, kontaktieren Sie uns gerne: office@kuhner.com
Bestellnummer | Bezeichnung | Kompatibilität |
|---|---|---|
102443 | GL45 Schraubverschlusskappe | Kuhner TOM Kolben |
104347 | Zellkultur-Adapterdeckel | Diverse
Single use Kolben und Tubes |
102863 | Adapterring 50mL Tube | Corning, TPP 50 mL Tube |
104352 | Adapterring 125mL | Corning 125mL PC-Kolben |
104253 | Adapterring 250mL | Corning 250mL PC-Kolben |
104354 | Adapterring 500/1000mL | Corning 500/1000mL PC-Kolben |
Für die Verwendung mit dem Kuhner TOM bieten wir eine Auswahl an speziell entwickelten Kuhner TOM-Kolben mit einem Volumen von 250 mL, 500 mL und 1000 mL, an. Alle Kolben sind mit einem GL45-Schraubverschluss ausgestattet, der eine sichere Abdichtung und Anschluss an das Kuhner TOM gewährleistet. Auf Anfrage sind auch Schüttelkolben mit 2000mL, 5000mL oder mit spezieller Geometrie erhältlich.
Bestellnummer | Bezeichnung |
|---|---|
102784 | Kuhner TOM Kolben 250 mL |
102787 | Kuhner TOM Kolben 500 mL |
102789 | Kuhner TOM Kolben 1000 mL |
Auf Anfrage | Kuhner TOM Kolben 2000 mL |
Auf Anfrage | Kuhner TOM Kolben 5000 mL |
Auf Anfrage | Kolben mit spezieller Geometrie |
Um eine nahtlose Integration des Kuhner TOM in verschiedene Inkubatormodelle zu gewährleisten, ist eine Reihe von Einbausets erhältlich. Diese ermöglichen eine sichere und stabile Montage in Inkubatoren wie dem ISF1-X, LT-X, ISF1-Z, Kuhner Kelvin+ und ISF4-X. Jedes Set ist auf den jeweiligen Inkubator zugeschnitten, um eine optimale Positionierung und Funktion zu gewährleisten. Zusätzlich ist eine Montageoption erhältlich bei welcher das Kuhner TOM an der Seitenwand des Inkubators montiert wird - ideal für große Kolben oder Photosynthese-anwendungen.
Bestellnummer | Bezeichnung | Kompatibilität |
|---|---|---|
104380 | Einbauset Kuhner TOM in ISF1-X | ISF1-X Schüttelinkubator |
104382 | Einbauset Kuhner TOM in LT-X | LT-X Schüttelinkubator |
104384 | Einbauset Kuhner TOM in ISF1-Z | ISF1-Z Schüttelinkubator |
104403 | Einbauset Kuhner TOM in Kuhner Kelvin+ | Kuhner Kelvin+ Schüttelinkubator |
Auf Anfrage | Einbauset Kuhner TOM in ISF4-X | ISF4-X Schüttelinkubator |
Auf Anfrage | Einbauset für Seitenwand | Alle
Inkubatoren, max. 2. Module, für grosse Kolben oder Photosynthese |
Wir empfehlen die Verwendung unserer Kolbenklammern mit anti-slip Überzug. Diese sorgen dafür, dass die Schüttelkolben sich während der Kultivierung nicht drehen können und die Verbindung zum Kuhner TOM nicht unterbrochen wird. Kuhner TOM muss permanent mit einem PC oder Laptop verbunden sein. Dieser steuert das Kuhner TOM und stellt die Messgrößen dar. Unser Laborcomputer ist für den 24/7 Betrieb ausgelegt. Durch das geschlossene Gehäuse mit passivem Kühlsystem ist er extrem leise und gut vor Staub und Flüssigkeiten geschützt.
Bestellnummer | Bezeichnung | Kompatibilität |
|---|---|---|
102814 | Klammern 250mL | 250
mL Glas- und Kunststoffkolben |
102823 | Klammern 500mL | 500
mL Glas- und Kunststoffkolben |
| Klammern 1000mL | 1000
mL Glas- und Kunststoffkolben |
102809 | Measuring computer |
Um die langfristige Zuverlässigkeit und Funktionalität des Kuhner TOM-Systems zu gewährleisten, ist ein komplettes Sortiment an Ersatzteilen erhältlich.
Bestellnummer | Bezeichnung | Kompatibilität |
|---|---|---|
102624 | Schlauchset Sensormodul | Flexcap, GL45 Schraubkappe und Zellkulturadapter |
109782 | Schlauchset Sensormodul HT | Hochtemperaturanschlüsse für Flexcap, GL45 Schraubkappe und Zellkulturadapter |
102628 | Kalibrierverbinder | Anschlüsse für die Kalibrierung des CO2-Sensors |
109781 | Kalibrierverbinder HT | Hochtemperaturanschlüsse für die Kalibrierung von CO2-Sensoren |
108766 | RS: Wartungs Set Sensormodul Kuhner TOM |
2m Schlauch+ 20 O-Ringe für Anschlüsse
|
106237 | Kuhner TOM-Filterset | Kuhner TOM GL 45 Verschlusskappe |
102511 | Filter Slim | FlexCap |
102343 | Kuhner TOM O2 Sensor |
Ersatz O2 Sensor
|
107341 | RS: Kuhner TOMCO2 Sensor | Ersatz CO2 Sensor |
109836 | RS: Kuhner TOM Ventil |
Ersatz Ventil |
Cultivation of entomopathogenic fungi in orbitally shaken bioreactors
Kuhner TOM for off-gas analysis in shake flasks
Kuhner TOM system for analyzing the respiratory activity of a CHO cell pool expressing SARS-CoV-2 Spike Protein
Kuhner TOM system for analyzing the respiratory activity of a CHO cell pool expressing SARS-CoV-2 Spike Protein in a Fed-Batch process
Examining the respiratory activity of CHO cell pool expressing SARS-CoV-2 spike protein across shake flask scales using the Kuhner TOM system
Off-gas analysis of Komagataella phaffii on different carbon sources
Impact of protein production on metabolic activity of CHO stable cell line producing pali****mab
Effect of elevated carbon dioxide concentration on IgG production using CHL-YN cells.
Online EtOH measurement in shake flask
In unserem Science Room finden Sie universelle Informationen und Daten zur Kultivierung in geschüttelten Bioreaktoren.
Kuhner TOM - Transfer-Rate Online Measurement
Kuhner TOM misst online die Sauerstoff- und Kohlendioxidtransferrate (oxygen transfer rate (OTR), carbon dioxide transfer rate (CTR) sowie den respiratorischen Quotienten (RQ) in bis zu 16 unabhängigen Schüttelkolben gleichzeitig. Kuhner TOM ermöglicht dadurch ein besseres Verständnis der Kultivierungsprozesse und eine effiziente und rationale Prozessentwicklung. Kuhner TOM kann in jeden Kühner Schüttelinkubator eingebaut werden. Die Online-Messung der Transferraten ist für alle gängigen Kolbenarten und -grössen sowie für Einweg-Schüttelkolben möglich.
Die folgenden Flyer stellt Informationen zu den Maschinen und funktionsspezifische Lösungen bereit.
Kuhner Schüttler eignen sich hervorragend für die Kultivierung von mikrobiellen, pflanzlichen, menschlichen und tierischen Zellen. Weitere Informationen zu den verschiedenen Anwendungsbereichen sowie Tipps, wie Sie das richtige Produkt für eine optimale Kultivierung nach Ihren Bedürfnissen finden, können Sie hier nachlesen.
