SB200-X Single-Use Bioreaktor

SB200-X Single-Use Bioreaktor
Übersicht
Übersicht
Technische Daten
Optionen
Zubehör
Wissenschaft
FAQ
PDF

Orbital geschütteltes Bioreaktorsystem für Einwegbeutel

Der SB200-X ist ein orbital geschüttelter Bioreaktor zur Kultivierung von humanen, tierischen und pflanzlichen Zellen in Einwegbeuteln (disposable bags). Mit einem Arbeitsvolumen von 50 L bis 200 L ermöglicht der SB200-X ein problemloses Scale-up von der Mikrotiterplatte über Schüttelkolben bis zu 200 Litern. Er kann sowohl im Labor als auch in der Produktion eingesetzt werden.

Der SB200-X wurde in Kooperation mit dem Unternehmen ExcellGene SA, Monthey und der Universität EPFL, Lausanne entwickelt und getestet.

Leistungsmerkmale

  • Grosse Schüttelkapazität (200L Arbeitsvolumen)

  • Kultivierung von humanen, tierischen und pflanzlichen Zellen

  • Schneller Einsatz durch Einwegbeutel

  • Einfaches Scale-Up

  • Online-Messung von pH und DO

5 Jahre Garantie

5 Jahre Garantie

Einwegbeutel

Einwegbeutel

Scale-Up

Scale-Up

GMP

GMP


Einwegbeutel

Einwegbeutel zum schnellen und einfachen Einsatz

Der Kessel wird mit einem Einwegbeutel ausgestattet. Dieser einfach konstruierte Einwegbeutel (kein Einbringen eines Rührers nötig) stellt sehr kurze Rüstzeiten des Bioreaktors sicher. Aufwendige Reinigungs- und Sterilisationsverfahren entfallen.

Im Einwegbeutel sind Anschlüsse für die Überführung der Vorkultur, Begasung des Mediums, Zuführung von Base/Säure und Ernte der Kultur angebracht. Weiterhin sind Sensoren für die Messung der Gelöstsauerstoffkonzentration (DO) und des pH-Wertes im Einwegbeutel integriert.

optische Sensoren pH/DO

Schüttelbewegung

Orbitale Schüttelbewegung

Die kreisförmige Bewegung des SB200-X stellt die gute Durchmischung der Flüssigkeit, ohne lokale Leistungsspitzen, wie sie in gerührten Systemen auftreten, sicher. Der SB200-X arbeitet mit dem Direktantrieb von Kühner, welcher eine präzise Drehzahlregelung gewährleistet. Das Schütteln sorgt für eine grosse Stoffaustauschfläche und niedrige Scherkräfte. Der mechanische Stress der Zellen wird durch die blasenfreie Oberflächenbegasung reduziert, Schaumbildung tritt daher kaum auf.


Scale-Up

Problemloses Scale-Up

Ein besonderer Vorteil des SB200-X von Kühner ist das problemlose Scale-up von der Mikrotiterplatte bis in den 200L Massstab. Der Grund für die gute Skalierbarkeit liegt in der einheitlichen Hydrodynamik von geschüttelten Bioreaktoren.


Steuerwagen

Steuerwagen und Online-Messung von pH und Gelöstsauerstoffkonzentration

Der von Kühner entwickelte zugehörige Steuerwagen besitzt eine Regel- und Kontrolleinheit mit Touchscreen Monitor der neusten Generation und ist mit der Kuhner Insight Software zur Steuerung, Programmierung, Datenaufzeichnung und Kalibrierung ausgestattet. Die technischen Grundlagen für eine 21 CFR Part 11 Kompatibilität (GMP) sind in der Software eingebaut.

Der SB200-X kann sowohl beheizt als auch gekühlt werden.

Gelöstsauerstoffkonzentration (DO) und pH-Wert des Mediums lassen sich online messen. Für maximale Prozesssicherheit ist er zudem redundant mit je zwei Messeinheiten für pH und DO ausgestattet.

Online-Messung

Pumpen

Pumpensystem

Pumpensystem

Am Steuerwagen sind leicht zugänglich zwei kleine und eine grosse Peristaltikpumpen befestigt. Die Regulierung des pH-Wertes, das Zudosieren von Nährmedien und die Überführung der Kultivierungsflüssigkeit (Scale-up oder Aufarbeitung) sind somit problemlos möglich.


Gasmischung

Gasmischung

Der SB200-X verfügt über eine im Steuerwagen integrierte Gasmischstation (FlowCon).

Ob Stabilisierung des pH-Wertes mit CO2 oder Verhinderung einer zu geringen  Gelöstsauerstoffkonzentration, die Gasmischstation erfüllt alle Bedürfnisse. Bis zu vier Massendurchflussregler sorgen für eine hohe Genauigkeit und Reproduzierbarkeit des Gasgemisches, auch bei niedrigen Durchflüssen. Die Anzahl der Massendurchflussregler (FlowCon 2/3/4) sind den individuellen Anforderungen anpassbar. Ein integrierter Differenzdrucksensor verhindert durch die Reduzierung/Stopp des Gasflusses einen Überdruck im angeschlossenen Bioreaktor. Im ersten Schritt (1. Grenzwert) wird der Gasfluss reduziert, während im zweiten Schritt (2. Grenzwert) der Gasstrom abgeschaltet wird. Grenzwerte können vom Anwender*in frei programmiert werden. Integrierte Luftfilter und Rückschlagventile gewährleisten eine lange, störungsfreie Betriebsdauer.

Gasmischung

Filterheizung

Filterheizung

Filterheizung

Oberhalb des zylinderförmigen Kessels ist eine höhenverstellbare Filterheizung angebracht. Diese lässt sich mit bis zu zwei Abgasfiltern ausstatten. Bei der Entwicklung der Filterheizung wurde besonderer Wert auf einfache Bedienbarkeit gelegt. Mit der Filterheizung wird ein Verstopfen der Membranfilter des Einwegbeutels durch Kondensation des Wasserdampfes in der Abluft verhindert. Die Kuhner Insight Software steuert und überwacht die Filterheizung.

Schüttler


SMX7100

Drehzahl

max. 80 U/min

Durchmesser

50 mm (orbitale Schüttelbewegung)

Gewicht

ca. 400 kg ohne Flüssigkeit

Genauigkeit, absolut

± 0.5 U/min

Einstellung, digital

1 U/min

Aktive Bremse

einstellbar

Schnittstelle

CAN-Bus, RS232

Temperatur

bis zu 50°C

Kühlung

Eingebaute Kühlschleife an die ein externes Kühlgerät angeschlossen werden kann

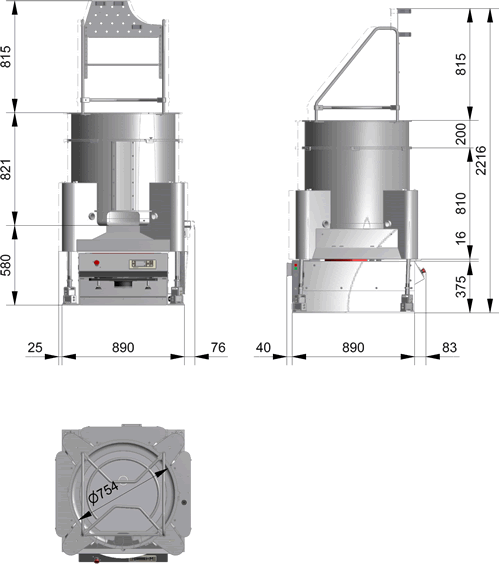

Massbild (in mm) geschüttelter Bioreaktor

Standarddatei

Netzanschluss

SMX1021

220 - 240 V / 50-60 Hz

SMX1023

110 - 120 V / 50-60 Hz

SMX1024

95 - 105 V / 50-60 Hz

Reader Box-X


SMX7130

pH Messung

Optische Messmethode

Bereich

pH 5.5 – pH 8.5

Genauigkeit (Sensor)

± pH 0.05 bei pH 7 mit einmaliger Kalibrierung
± pH 0.10 bei pH 7 mit Vorkalibrierung

Abweichung

< pH 0.005 pro Tag

Temperaturbereich

bis zu 50°C


DO Messung

Optische Messmethode

Bereich

0% – 100% DO

Genauigkeit (Sensor)

± 0.1% O2 bei 20.9% O2

Genauigkeit (System)

± 10% DO

Abweichung

< 0.015% O2 pro Tag

Temperaturbereich

bis zu 50°C

Filterheizung

Kapazität

2 Abgasfilter

Temperaturbereich

Umgebungstemperatur bis zu 45°C,
überwacht und kontrolliert mit Kuhner Insight Software

Steuerwagen

Steuerwagen



SMX7110

Gewicht

120kg

Monitor

15'' Touchscreen Monitor

Massbild (in mm) Steuerwagen

Massbild Steuermodul

Kuhner Insight Software

Software

für Monitoring, Kalibrierung, Regelung

Monitoring

O2, pH, Schüttelgeschwindigkeit, Temperatur

Kalibrierung

Vorkalibrierte Sensoren im Bag

Rekalibrierung

einmalige Rekalibrierung möglich

Betriebssysteme

XP/Vista/Win7&8

GMP

21 CFR Part 11 Kompatibilität (audit trail)

Pumpen

2 kleine Pumpen (A+B)

Watson-Marlow 313VBM/D

Antrieb

10

Max. Drehzahl

100 U/min

Leistung

70 W

Rollen

3

Schlauch

1.6 mm Wandstärke

Pumpleistung

max. 2bar



1.6 mm Wandstärke

Innendurchmesser (mm)

 Fördermengen (ml/min bei 100 U/min)

0.5

3.4

0.8

7

1.6

27

3.2

100

4.8

220

6.4

360

8.0

500

1 grosse Pumpe (C)

Watson-Marlow 520VBM/R2

Antrieb

10

Max. Drehzahl

400 U/min

Leistung

70 W

Rollen

2

Schlauch

2.4 mm Wandstärke

Pumpleistung

max. 2bar



2.4 mm Wandstärke

Innendurchmesser (mm)

Fördermengen (ml/min bei 100 U/min)

0.5

4.1

0.8

10.5

1.6

42

3.2

170

4.8

380

6.4

680

8.0

1040

9.6

1500

Gasmischung

Anzahl der Massenstrom Controller

bis zu 4

Umgebungsbedingungen

5-40 [°C], max. 85 [%rF]

Einlass

bis zu 4 Gase, Druckverbindung 6 [mm]

(Luft, Sauerstoff, Stickstoff, Kohlendioxid)

(es können auch Gasgemische angeschlossen werden)

Eingangsdruck

1-2 bar

Auslass

1, (passend für Schlauch mit ID 13 [mm])

Durchflussmenge

0.0 - 20.0 [sL/min]

Genauigkeit

±1.5% des Endwertes

Drucksensor

integriert, 0-400 [mbar], programmierbar

verhindert Überdruck im angeschlossenen Gefäss

Luftfilter

integriert, verhindert das blockieren der Massenstrom Kontroller

Rückschlagventil

integriert, verhindert Rückfluss in die Massenstrom Kontroller

Technische Änderungen vorbehalten

Übersicht Optionen

Kennen Sie diese Option schon?

Kultivieren Sie mit einem 50L Einwegbeutel im orbital geschüttelter Bioreaktor SB200-X.


Kühlung

Der SB200-X besitzt einen in den Boden eingelassenen Kühlring. Durch Anschliessen eines externen Kühlgeräts an den Kühlwassereinlauf und -auslauf kann der SB200-X gekühlt werden. Ein integriertes Ventil, welches über die Software angesteuert wird, regelt die Temperatur.


Schlauchdurchführungsbogen

Für die Befestigung der Schläuche (Feeding, Medium, Luft, etc.) ist optional ein Schlauchführungsbogen erhältlich. Dieser dient zur optimalen Schlauchführung vom Steuerwagen zum Schüttler.

Schlauchdurchführungsbogen

Adapter 50L Einwegbeutel

Der Edelstahl Adapter ermöglicht die Nutzung eines 50L Einwegbeutels in einem SB200-X orbital geschüttelter Bioreaktor. Die Installation des Edelstahl Adapters und des 50L Einwegbeutels in dem SB200-X orbital geschüttelter Bioreaktor ist sehr einfach und kann selber durchgeführt werden. Diese Option gibt die nötige Flexibilität entweder mit 50L oder 200L Einwegbeuteln im selben Bioreaktor zu arbeiten.

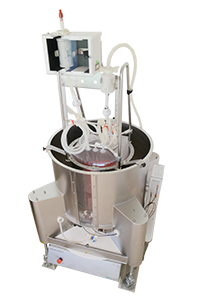

50 L Adapter
